Трубопровод подъема stc750s 13461813

← Шарнир поворотный stc750s-d.4.10 13426921 Клапан многоходовой stc750s-d5 13459718 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

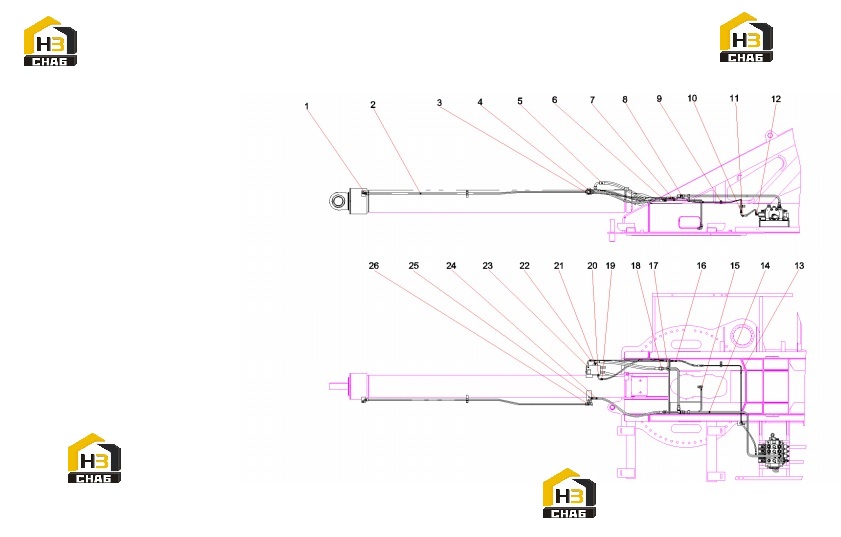

№ на схеме:1

Наименование:Fitting, Adapter

Каталожный номер:B210780000047

Комплект:1

Примечание:

№ на схеме:2

Наименование:Steel tube assembly

Каталожный номер:12290429

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw

Каталожный номер:A210204000215

Комплект:4

Примечание:

№ на схеме:4

Наименование:Flange, Split

Каталожный номер:B210780000007

Комплект:4

Примечание:

№ на схеме:5

Наименование:Hose Assembly

Каталожный номер:B230103003627

Комплект:1

Примечание:

№ на схеме:6

Наименование:Fitting, Adapter

Каталожный номер:21008728

Комплект:1

Примечание:

№ на схеме:7

Наименование:Steel tube assembly STC750S-D5.4.2.2

Каталожный номер:13460484

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector

Каталожный номер:23000177

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clamp, Tube, Single

Каталожный номер:A229900002415

Комплект:2

Примечание:

№ на схеме:10

Наименование:Fitting, Adapter

Каталожный номер:24004634

Комплект:2

Примечание:

№ на схеме:11

Наименование:Rubber hose 2SN08-DKOL-DKOL90-550

Каталожный номер:B230103000474

Комплект:1

Примечание:

№ на схеме:12

Наименование:Fitting, elbow

Каталожный номер:B210780000636

Комплект:1

Примечание:

№ на схеме:13

Наименование:Steel tube assembly STC750S-D5.4.2.4

Каталожный номер:13460497

Комплект:1

Примечание:

№ на схеме:14

Наименование:Steel tube assembly STC750S-D5.4.2.1

Каталожный номер:13460464

Комплект:1

Примечание:

№ на схеме:15

Наименование:Steel tube assembly STC750S-D5.4.2.5

Каталожный номер:13460521

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose Assembly

Каталожный номер:B230103000448

Комплект:1

Примечание:

№ на схеме:17

Наименование:Fitting, Bulkhead Connector

Каталожный номер:B210780000647

Комплект:2

Примечание:

№ на схеме:18

Наименование:Clamp, Tube, Single

Каталожный номер:A229900002039

Комплект:2

Примечание:

№ на схеме:19

Наименование:Rubber hose 2SN08-DKOL-DKOL90-1100

Каталожный номер:B230103000463

Комплект:1

Примечание:

№ на схеме:20

Наименование:Fitting, Adapter

Каталожный номер:B210780000733

Комплект:2

Примечание:

№ на схеме:21

Наименование:Fitting, Elbow

Каталожный номер:A229900002752

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose, rubber

Каталожный номер:B230103000467

Комплект:1

Примечание:

№ на схеме:23

Наименование:Valve, Counterbalance, Lift Cylinder

Каталожный номер:60033557

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose Assembly

Каталожный номер:B230103004200

Комплект:1

Примечание:

№ на схеме:25

Наименование:Fitting, Adapter

Каталожный номер:A210770000631

Комплект:1

Примечание:

№ на схеме:26

Наименование:Fitting, Elbow

Каталожный номер:21002923

Комплект:1

Примечание:
