Трубки топливные 60286254

Трубки топливные 60286254

← Система подачи масла 60286213 Маховик 60057596 →

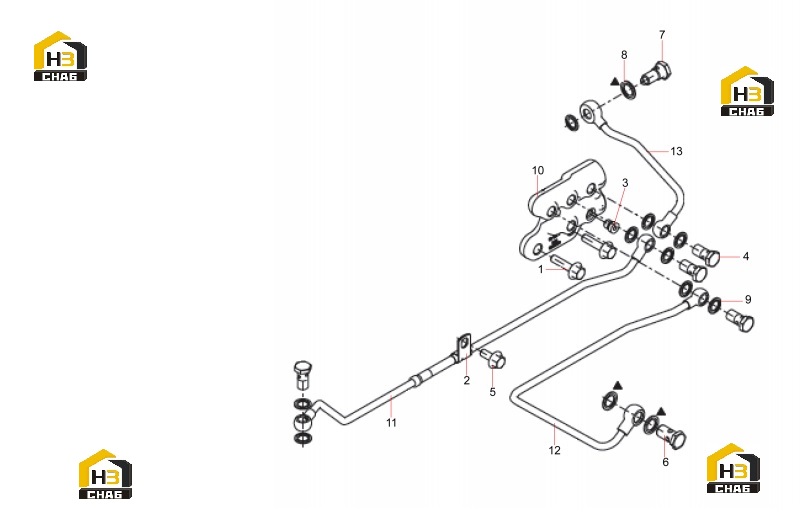

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Screw, Hex Flange Head Cap
Каталожный номер:60248244
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Clip
Каталожный номер:60286221
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Plug, Screw
Каталожный номер:60102488
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Screw, Banjo Connector
Каталожный номер:60248276
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt, Flange, Hexagon
Каталожный номер:60102472
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Screw, Banjo Connector
Каталожный номер:60248277
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Valve, Checking
Каталожный номер:60102269
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Gasket, Seal
Каталожный номер:60102498
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer, Sealing
Каталожный номер:60248267
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Connection, Fuel Block
Каталожный номер:60248315
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Tube, Fuel Supply
Каталожный номер:60248323
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Tube, Fuel Drain
Каталожный номер:60286255
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Tube, Fuel Drain
Каталожный номер:60248314
Комплект:1
Примечание:
