Сцепление и механизм управления sym5454jw.2 12262165

Сцепление и механизм управления sym5454jw.2 12262165

← Устройство управления коробкой передач sym5463jd3.2 13265547 Коробка передач с комплектующими 13265050 →

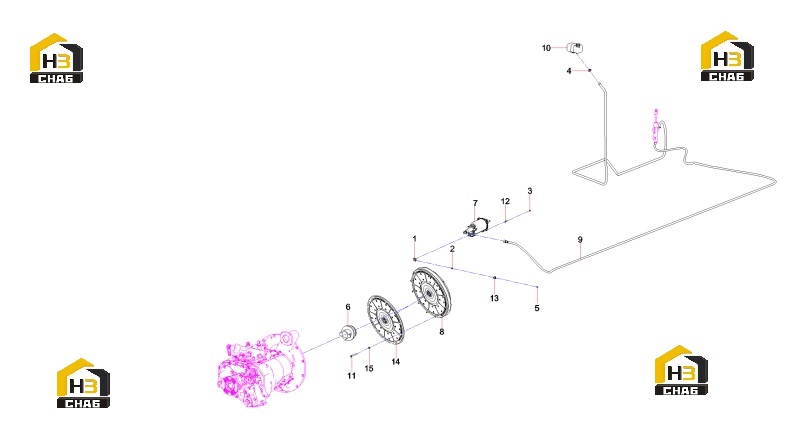

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Fitting, Elbow
Каталожный номер:60285438
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Sleeve
Каталожный номер:A210710000003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:A210401000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Clamp, Hose
Каталожный номер:A229900002960
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bushing
Каталожный номер:A229900003019
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bearing
Каталожный номер:60058321
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Clutch Booster Assembly
Каталожный номер:60154176
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Disc Assembly, Retaining, Clutch
Каталожный номер:60260210
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose Assembly, Clutch
Каталожный номер:60195105
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Reservoir, Clutch Oil
Каталожный номер:A229900006403
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:A210111000270
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:A210111000089
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Nut
Каталожный номер:A210306000008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Disc Assembly, Idler, Clutch
Каталожный номер:60260211
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:A210405000011
Комплект:12
Примечание:
