Стойка задней подвески в сборе sym5463jd.4 12851521

Стойка задней подвески в сборе sym5463jd.4 12851521

← Шина и колесо sym5463jd.4.1 12851747 Узел пружинный 11831989 →

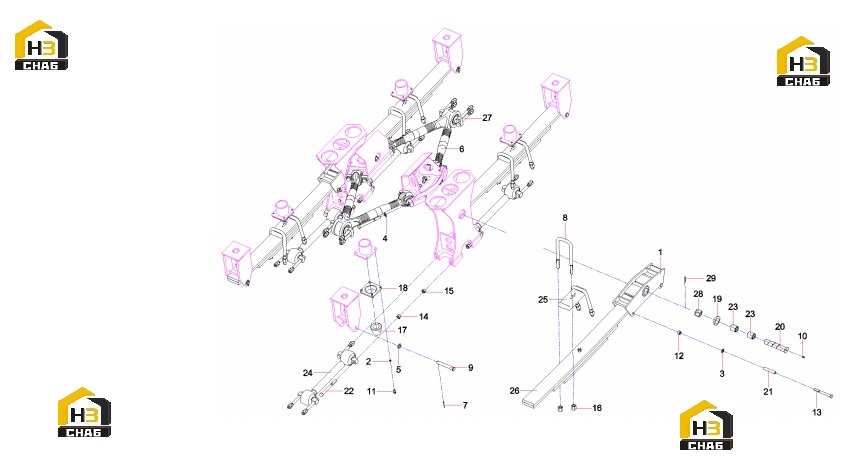

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Balance support SYM5463JD.4.3.3
Каталожный номер:12851474
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:A210401000001
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:A210405000003
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A229900001360
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:A210405000010
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Distance rod assem.
Каталожный номер:60185935
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pin, Cotter
Каталожный номер:A210491000019
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt, U-type
Каталожный номер:A820301021139
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Pin, Stop
Каталожный номер:A820301015960
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Fitting, Grease
Каталожный номер:A210804000002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:A210111000018
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Nut
Каталожный номер:A210319000012
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:24000117
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Nut
Каталожный номер:A210308000027
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Nut
Каталожный номер:A210319000024
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Nut
Каталожный номер:A210321000010
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Block, Rubber
Каталожный номер:10125894
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Plate, Keeper
Каталожный номер:10490661
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Washer
Каталожный номер:A210405000009
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Front spring spring eye pin SYM5504JW.4
Каталожный номер:13968860
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Locating sleeve, side plate
Каталожный номер:10024594
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Bolt
Каталожный номер:10024576
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Sleeve, Pin
Каталожный номер:10025037
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Rod GP, thrust
Каталожный номер:10024264
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Plate, Lock
Каталожный номер:A820403000752
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Spring assembly III
Каталожный номер:11831989
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Bolt
Каталожный номер:A210114000116
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Nut
Каталожный номер:A210355000008
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Pin, Cotter
Каталожный номер:A210491000018
Комплект:2
Примечание:
