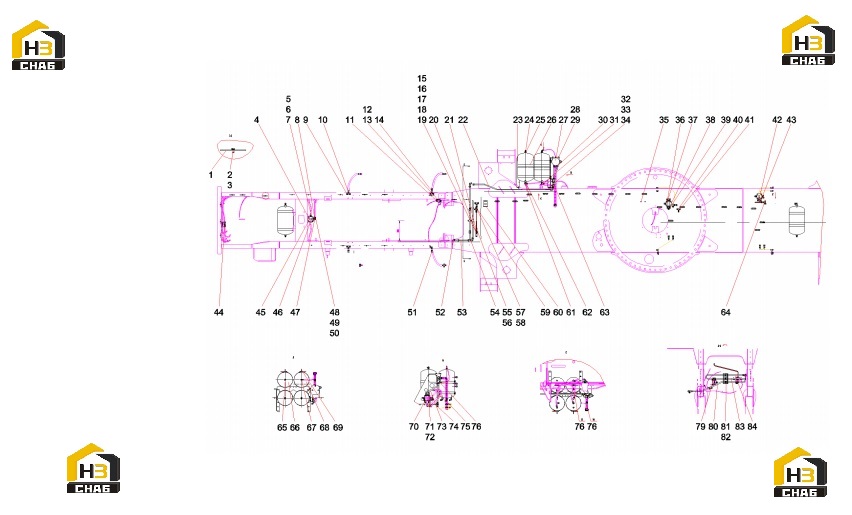

Система тормозная sym5453jw.6 12602487

Каталожный номер:A210401000016

Комплект:38

Примечание:

№ на схеме:3

Каталожный номер:A210111000078

Комплект:38

Примечание:

№ на схеме:4

Наименование:Washer, Sealing

Каталожный номер:A229900002973

Комплект:13

Примечание:

№ на схеме:5

Наименование:Sleeve

Каталожный номер:A210710000004

Комплект:50

Примечание:

№ на схеме:6

Наименование:Bushing

Каталожный номер:A229900003021

Комплект:50

Примечание:

№ на схеме:7

Каталожный номер:A210306000012

Комплект:50

Примечание:

№ на схеме:9

Наименование:Fitting, Tee

Каталожный номер:A229900003251

Комплект:5

Примечание:

№ на схеме:10

Каталожный номер:A210338000000

Комплект:13

Примечание:

№ на схеме:11

Наименование:Valve Group, Solenoid, 3-Sections

Каталожный номер:60128950

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plug

Каталожный номер:A210342000006

Комплект:1

Примечание:

№ на схеме:13

Наименование:Filter, Solenoid Valve

Каталожный номер:60148580

Комплект:2

Примечание:

№ на схеме:14

Каталожный номер:A229900003250

Комплект:8

Примечание:

№ на схеме:15

Каталожный номер:A210306000008

Комплект:19

Примечание:

№ на схеме:16

Наименование:Bushing

Каталожный номер:A229900003019

Комплект:17

Примечание:

№ на схеме:17

Наименование:Sleeve

Каталожный номер:A210710000003

Комплект:19

Примечание:

№ на схеме:18

Наименование:Pipe

Каталожный номер:A240900000006

Комплект:1

Примечание:

№ на схеме:19

Каталожный номер:10810395

Комплект:5

Примечание:

№ на схеме:20

Наименование:Vavle, Solenoid, 5-way/2-position

Каталожный номер:60128948

Комплект:1

Примечание:

№ на схеме:21

Наименование:Fitting, Connector

Каталожный номер:10810396

Комплект:8

Примечание:

№ на схеме:22

Наименование:Pipe SYM5463JD3.6.4

Каталожный номер:13482845

Комплект:1

Примечание:

№ на схеме:23

Наименование:Air reservior bracket assem. SYM5323JS.6

Каталожный номер:12891371

Комплект:1

Примечание:

№ на схеме:24

Наименование:Tap, Measure

Каталожный номер:A229900003037

Комплект:4

Примечание:

№ на схеме:25

Каталожный номер:A229900003257

Комплект:4

Примечание:

№ на схеме:26

Наименование:Bandage GP, air reservoir

Каталожный номер:10912226

Комплект:12

Примечание:

№ на схеме:27

Наименование:Desiccator

Каталожный номер:60220125

Комплект:1

Примечание:

№ на схеме:28

Каталожный номер:A210401000002

Комплект:3

Примечание:

№ на схеме:29

Каталожный номер:A210114000036

Комплект:3

Примечание:

№ на схеме:30

Каталожный номер:A210770000402

Комплект:3

Примечание:

№ на схеме:31

Наименование:Hose, Nylon

Каталожный номер:A239900000411

Комплект:1

Примечание:

№ на схеме:32

Каталожный номер:A210401000001

Комплект:6

Примечание:

№ на схеме:33

Каталожный номер:A210111000011

Комплект:6

Примечание:

№ на схеме:34

Наименование:Board SYM5453JW.6-7

Каталожный номер:12760754

Комплект:1

Примечание:

№ на схеме:35

Каталожный номер:A210314000008

Комплект:2

Примечание:

№ на схеме:36

Наименование:Tee, pressure-measuring, adjustable

Каталожный номер:A820205001993

Комплект:5

Примечание:

№ на схеме:37

Наименование:Stud straight connector

Каталожный номер:A229900003834

Комплект:2

Примечание:

№ на схеме:38

Наименование:Valve, Differential

Каталожный номер:A220401000615

Комплект:1

Примечание:

№ на схеме:39

Наименование:Connector, end, three way

Каталожный номер:A229900003255

Комплект:3

Примечание:

№ на схеме:40

Наименование:Fitting, Bulkhead, Tee

Каталожный номер:A229900003034

Комплект:1

Примечание:

№ на схеме:41

Каталожный номер:A210334000015

Комплект:1

Примечание:

№ на схеме:42

Каталожный номер:A210770000393

Комплект:3

Примечание:

№ на схеме:43

Наименование:Hose, Nylon

Каталожный номер:A241400000011

Комплект:1

Примечание:

№ на схеме:44

Наименование:Fitting, Tee

Каталожный номер:11287699

Комплект:2

Примечание:

№ на схеме:45

Наименование:Valve, Relay

Каталожный номер:A220401000616

Комплект:2

Примечание:

№ на схеме:46

Каталожный номер:A210770000392

Комплект:3

Примечание:

№ на схеме:47

Каталожный номер:A229900003050

Комплект:4

Примечание:

№ на схеме:48

Наименование:Bushing

Каталожный номер:A229900003352

Комплект:6

Примечание:

№ на схеме:49

Каталожный номер:A210306000013

Комплект:6

Примечание:

№ на схеме:50

Наименование:Sleeve

Каталожный номер:A210710000007

Комплект:6

Примечание:

№ на схеме:51

Наименование:Hose, Brake

Каталожный номер:A229900003129

Комплект:6

Примечание:

№ на схеме:52

Каталожный номер:A229900003350

Комплект:1

Примечание:

№ на схеме:53

Наименование:Pipe SYM5463JD3.6.8

Каталожный номер:13483000

Комплект:1

Примечание:

№ на схеме:54

Каталожный номер:A210338000001

Комплект:3

Примечание:

№ на схеме:55

Каталожный номер:A210210000018

Комплект:4

Примечание:

№ на схеме:56

Каталожный номер:A210307000014

Комплект:4

Примечание:

№ на схеме:57

Каталожный номер:A210111000088

Комплект:2

Примечание:

№ на схеме:58

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:59

Наименование:Block, Manifold

Каталожный номер:A820199003120

Комплект:1

Примечание:

№ на схеме:60

Наименование:Brake tube guard support SYM5463JD3.6-1

Каталожный номер:13480694

Комплект:1

Примечание:

№ на схеме:61

Каталожный номер:A210770000394

Комплект:22

Примечание:

№ на схеме:62

Наименование:Plug

Каталожный номер:A210332000001

Комплект:3

Примечание:

№ на схеме:63

Наименование:Seal washer 16QC638

Каталожный номер:A229900002971

Комплект:2

Примечание:

№ на схеме:64

Наименование:Hose, Brake

Каталожный номер:A229900003130

Комплект:8

Примечание:

№ на схеме:65

Наименование:Plug, Screw

Каталожный номер:A210332000003

Комплект:1

Примечание:

№ на схеме:66

Наименование:Air Reservior

Каталожный номер:60025903

Комплект:5

Примечание:

№ на схеме:67

Каталожный номер:A229900003046

Комплект:2

Примечание:

№ на схеме:68

Наименование:Air Reservior

Каталожный номер:60036306

Комплект:1

Примечание:

№ на схеме:69

Наименование:Valve Assembly, Drain

Каталожный номер:60147040

Комплект:7

Примечание:

№ на схеме:70

Наименование:Valve, 4-way, Protection

Каталожный номер:A220401000617

Комплект:1

Примечание:

№ на схеме:71

Каталожный номер:A210111000091

Комплект:2

Примечание:

№ на схеме:72

Каталожный номер:A210307000012

Комплект:2

Примечание:

№ на схеме:73

Наименование:Pipe SYM5463JD3.6.3

Каталожный номер:13482724

Комплект:1

Примечание:

№ на схеме:74

Наименование:Fitting, Connector

Каталожный номер:A210770000424

Комплект:3

Примечание:

№ на схеме:75

Наименование:Pipe SYM5463JD3.6.2

Каталожный номер:13482676

Комплект:1

Примечание:

№ на схеме:76

Каталожный номер:A229900003463

Комплект:1

Примечание:

№ на схеме:77

Каталожный номер:A229900003042

Комплект:1

Примечание:

№ на схеме:78

Наименование:Hose

Каталожный номер:60220124

Комплект:1

Примечание:

№ на схеме:79

Каталожный номер:60188156

Комплект:2

Примечание:

№ на схеме:80

Наименование:Pipe SYM5463JD3.6.5

Каталожный номер:13482864

Комплект:1

Примечание:

№ на схеме:81

Наименование:Clamp, Tube, Single

Каталожный номер:B210851000002

Комплект:3

Примечание:

№ на схеме:82
