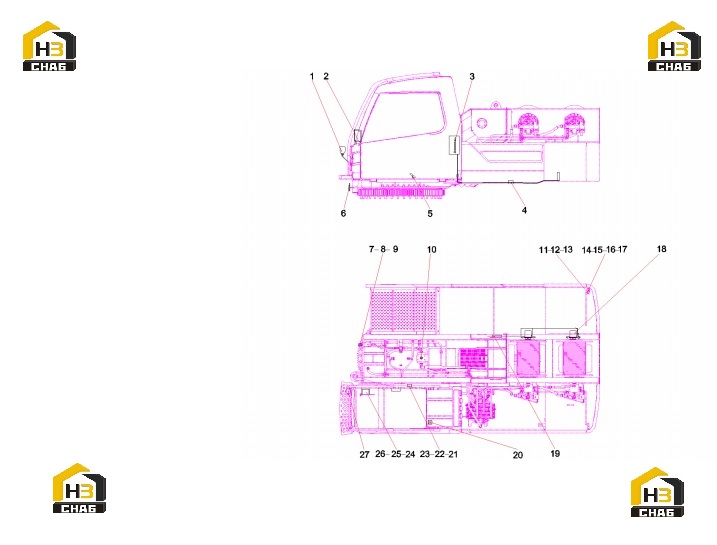

Система электрическая поворотной платформы stc800s 13464209

← Ограничитель высоты 11661100 Блок предохранителей stc750s-d4.5.3.1 13460834 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Light, Work

Каталожный номер:60084687

Комплект:1

Примечание:

№ на схеме:2

Наименование:DISPLAY

Каталожный номер:60323156

Комплект:1

Примечание:

№ на схеме:3

Наименование:Board OF CONTROL STC750S-D4.5.3.1

Каталожный номер:13460834

Комплект:1

Примечание:

№ на схеме:4

Наименование:Electromagnetic valve harness STC800S-D

Каталожный номер:13777971

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pedal, Electronic Throttle

Каталожный номер:A229900008854

Комплект:1

Примечание:

№ на схеме:6

Наименование:Horn, Electric

Каталожный номер:60180268

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sensor, Pressure

Каталожный номер:60173718

Комплект:2

Примечание:

№ на схеме:8

Наименование:Elbow hose connector

Каталожный номер:A229900004053

Комплект:2

Примечание:

№ на схеме:9

Наименование:Cable

Каталожный номер:A241900000428

Комплект:16

Примечание:

№ на схеме:10

Наименование:Conducting Ring cable STC750S-D1.5.4

Каталожный номер:13460529

Комплект:1

Примечание:

№ на схеме:11

Наименование:Receptacle

Каталожный номер:B241200000657

Комплект:3

Примечание:

№ на схеме:12

Наименование:Terminal

Каталожный номер:A210770000072

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:A210204000146

Комплект:8

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210404000005

Комплект:8

Примечание:

№ на схеме:15

Наименование:Nut

Каталожный номер:A210307000012

Комплект:8

Примечание:

№ на схеме:16

Наименование:Light, Beacon

Каталожный номер:A241100000656

Комплект:2

Примечание:

№ на схеме:17

Наименование:Group, Marker Lights, Rear

Каталожный номер:10140655

Комплект:2

Примечание:

№ на схеме:18

Наименование:3-wrap Protector, Wire Rope

Каталожный номер:A229900001996

Комплект:2

Примечание:

№ на схеме:19

Наименование:Harness Assembly, Solenoid Valve, Air Conditioner

Каталожный номер:12619800

Комплект:1

Примечание:

№ на схеме:20

Наименование:Control handle

Каталожный номер:B229900006178

Комплект:2

Примечание:

№ на схеме:21

Наименование:Clamp, Harness, Locating

Каталожный номер:60125825

Комплект:20

Примечание:

№ на схеме:22

Наименование:Clamp, Harness, Locating

Каталожный номер:60125826

Комплект:10

Примечание:

№ на схеме:23

Наименование:Clamp, Harness, Locating

Каталожный номер:60125827

Комплект:10

Примечание:

№ на схеме:24

Наименование:Monitor, Backup

Каталожный номер:B230300000025

Комплект:1

Примечание:

№ на схеме:25

Наименование:Seat mounting of Operator Station STC750

Каталожный номер:13463403

Комплект:1

Примечание:

№ на схеме:26

Наименование:Anemometer Assembly

Каталожный номер:12835019

Комплект:1

Примечание:

№ на схеме:27

Наименование:Light, Alarm

Каталожный номер:60220899

Комплект:1

Примечание:
