Шкив на конце стрелы 12602258

Шкив на конце стрелы 12602258

← Шкив в сборе 10676503 Шасси автокрана 800s euro iii sym54 13497751 →

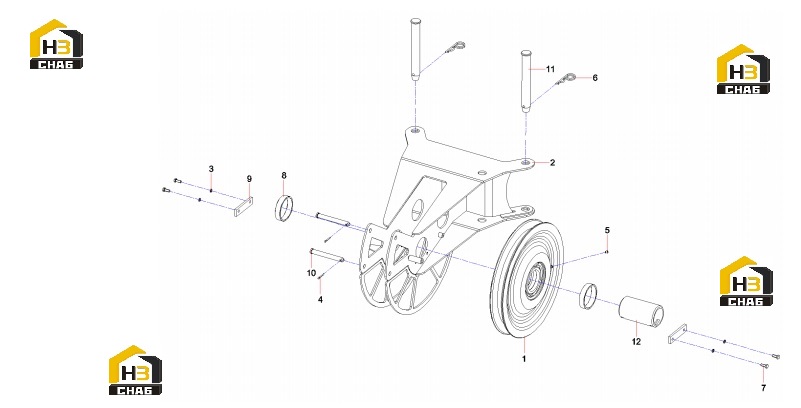

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Sheave Assembly
Каталожный номер:10676503
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pulley rack at boom tip STC750S.1A.14.1
Каталожный номер:12602265
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:A210401000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pin, Cotter
Каталожный номер:A210501000025
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Cap, Grease Fitting
Каталожный номер:A290000001564
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Clip
Каталожный номер:A829900002661
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:A210111000089
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bushing, Spacer
Каталожный номер:10131942
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Lock Plate
Каталожный номер:10137549
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Pin, Tie
Каталожный номер:13339570
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Pin
Каталожный номер:13355353
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Pin, F6
Каталожный номер:13404932
Комплект:1
Примечание:
