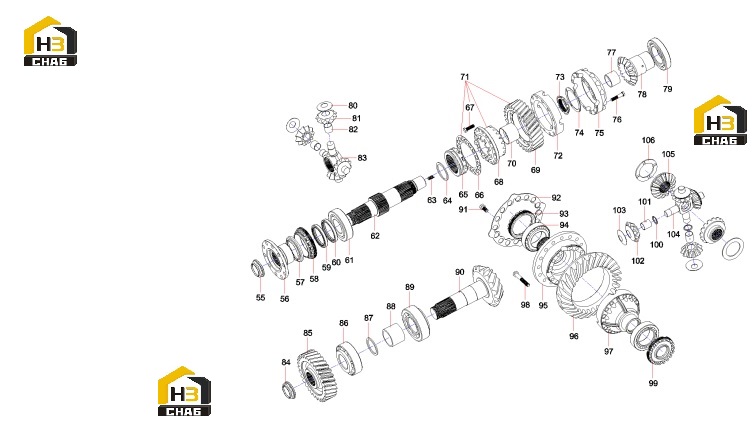

Редуктор главный с комплектующими 60262046

← Редуктор главный 60262046 Редуктор колесный 60262034 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:55

Наименование:Nut, Hexagon

Каталожный номер:60126115

Комплект:1

Примечание:

№ на схеме:56

Наименование:Flange, Adapter

Каталожный номер:60247950

Комплект:1

Примечание:

№ на схеме:57

Наименование:Ring, Dust

Каталожный номер:60110423

Комплект:1

Примечание:

№ на схеме:58

Наименование:Ring, Screw

Каталожный номер:60126446

Комплект:1

Примечание:

№ на схеме:59

Наименование:Seal

Каталожный номер:60126160

Комплект:1

Примечание:

№ на схеме:60

Наименование:Seal

Каталожный номер:60126159

Комплект:1

Примечание:

№ на схеме:61

Наименование:Bearing, Roller

Каталожный номер:60022074

Комплект:1

Примечание:

№ на схеме:62

Наименование:Main shaft

Каталожный номер:60110580

Комплект:1

Примечание:

№ на схеме:63

Наименование:Spring

Каталожный номер:60126088

Комплект:1

Примечание:

№ на схеме:64

Наименование:Washer, thrust

Каталожный номер:60110493

Комплект:1

Примечание:

№ на схеме:65

Наименование:Coupling, Spline

Каталожный номер:60110434

Комплект:1

Примечание:

№ на схеме:66

Наименование:Retainer

Каталожный номер:60110473

Комплект:1

Примечание:

№ на схеме:67

Наименование:Bolt

Каталожный номер:60126124

Комплект:16

Примечание:

№ на схеме:68

Наименование:Gear

Каталожный номер:60110470

Комплект:1

Примечание:

№ на схеме:69

Наименование:Gear, Drive, Column

Каталожный номер:60110469

Комплект:1

Примечание:

№ на схеме:70

Наименование:Bushing

Каталожный номер:60110577

Комплект:1

Примечание:

№ на схеме:71

Наименование:Side Gear

Каталожный номер:60126469

Комплект:1

Примечание:

№ на схеме:72

Наименование:Carrier, Differential

Каталожный номер:60110486

Комплект:1

Примечание:

№ на схеме:73

Наименование:Nut, with groove

Каталожный номер:60126085

Комплект:1

Примечание:

№ на схеме:74

Наименование:Washer, Thrust

Каталожный номер:60126084

Комплект:1

Примечание:

№ на схеме:75

Наименование:Carrier, Differential

Каталожный номер:60110487

Комплект:1

Примечание:

№ на схеме:76

Наименование:Bolt

Каталожный номер:60126128

Комплект:12

Примечание:

№ на схеме:77

Наименование:Bushing

Каталожный номер:60110578

Комплект:1

Примечание:

№ на схеме:78

Наименование:Gear

Каталожный номер:60110460

Комплект:1

Примечание:

№ на схеме:79

Наименование:Bearing, Roller

Каталожный номер:A210601006220

Комплект:1

Примечание:

№ на схеме:80

Наименование:Washer, spherical

Каталожный номер:60126133

Комплект:4

Примечание:

№ на схеме:81

Наименование:Planetary gear

Каталожный номер:60259729

Комплект:4

Примечание:

№ на схеме:82

Наименование:Bushing

Каталожный номер:60259731

Комплект:4

Примечание:

№ на схеме:83

Наименование:Spider

Каталожный номер:60259730

Комплект:1

Примечание:

№ на схеме:84

Наименование:Nut, Hexagon

Каталожный номер:60126115

Комплект:1

Примечание:

№ на схеме:85

Наименование:Gear, Idler, Column

Каталожный номер:60110459

Комплект:1

Примечание:

№ на схеме:86

Наименование:Bearing, Tapered Roller

Каталожный номер:60126076

Комплект:1

Примечание:

№ на схеме:87

Наименование:Spacer ring

Каталожный номер:60110426

Комплект:1

Примечание:

№ на схеме:88

Наименование:Bushing, Spacer

Каталожный номер:60110508

Комплект:1

Примечание:

№ на схеме:89

Наименование:Bearing, Tapered Roller

Каталожный номер:60126077

Комплект:1

Примечание:

№ на схеме:90

Наименование:Main Drive Gear

Каталожный номер:60262044

Комплект:1

Примечание:

№ на схеме:91

Наименование:Bolt

Каталожный номер:60126125

Комплект:16

Примечание:

№ на схеме:92

Наименование:Retainer

Каталожный номер:60110478

Комплект:1

Примечание:

№ на схеме:93

Наименование:Ring Group, Screw

Каталожный номер:60110441

Комплект:1

Примечание:

№ на схеме:94

Наименование:Bearing, Tapered Roller

Каталожный номер:60247966

Комплект:2

Примечание:

№ на схеме:95

Наименование:Carrier Assembly, Differential

Каталожный номер:60110488

Комплект:1

Примечание:

№ на схеме:96

Наименование:Main Drive Driven Gear

Каталожный номер:60262045

Комплект:1

Примечание:

№ на схеме:97

Наименование:Carrier Assembly, Differential

Каталожный номер:60110489

Комплект:1

Примечание:

№ на схеме:98

Наименование:Bolt

Каталожный номер:60126126

Комплект:12

Примечание:

№ на схеме:99

Наименование:Ring, Screw

Каталожный номер:60110446

Комплект:1

Примечание:

№ на схеме:100

Наименование:Washer

Каталожный номер:60126105

Комплект:4

Примечание:

№ на схеме:101

Наименование:Bushing

Каталожный номер:60110490

Комплект:4

Примечание:

№ на схеме:102

Наименование:Gear, Planet

Каталожный номер:60110463

Комплект:4

Примечание:

№ на схеме:103

Наименование:Washer

Каталожный номер:60126132

Комплект:4

Примечание:

№ на схеме:104

Наименование:Spider

Каталожный номер:60110542

Комплект:1

Примечание:

№ на схеме:105

Наименование:Gear

Каталожный номер:60110458

Комплект:4

Примечание:

№ на схеме:106

Наименование:Washer, Thrust

Каталожный номер:60126140

Комплект:2

Примечание:
