Подвеска передняя sy5464jwb.4.2 12572032

Подвеска передняя sy5464jwb.4.2 12572032

← Устройство подвесной рамы оси sym5463j 13277881 Пружина пластинчатая передняя sym5454jw 12092829 →

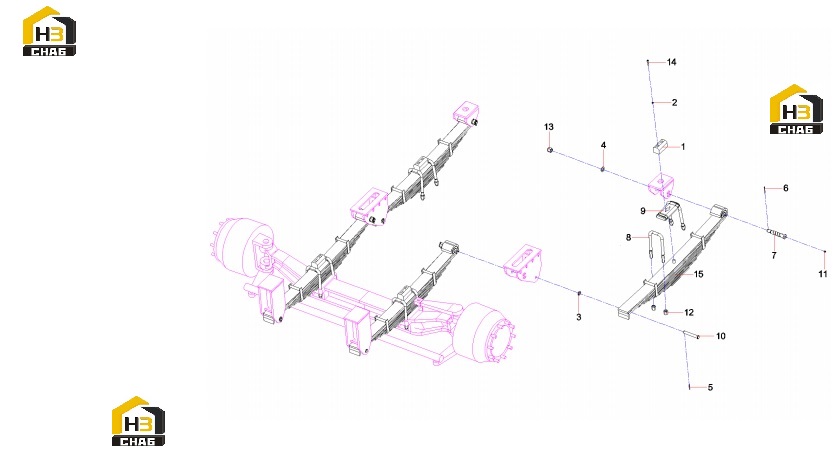

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Block, Rubber
Каталожный номер:A810497000938
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:A210405000007
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:A210405000010
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210405000009
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pin, Cotter
Каталожный номер:A210491000019
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pin, Cotter
Каталожный номер:A210501000010
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pin
Каталожный номер:A820301021138
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt, U-type
Каталожный номер:A820301021139
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Plate, Lock
Каталожный номер:A820403000752
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Pin, Stop
Каталожный номер:A820301015960
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Fitting, Grease
Каталожный номер:A210804000002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Nut
Каталожный номер:A210321000010
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Nut
Каталожный номер:A210355000008
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Screw M8x45 GB70.1
Каталожный номер:A210204000153
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Front steel plate spring assem. SYM5454JW
Каталожный номер:12092829
Комплект:4
Примечание:
