Насос масляный 60234973

← Цилиндр рулевой zxsym5600j.5.3.2 12002058 Клапан рулевого управления sym5463jd3 13368802 →

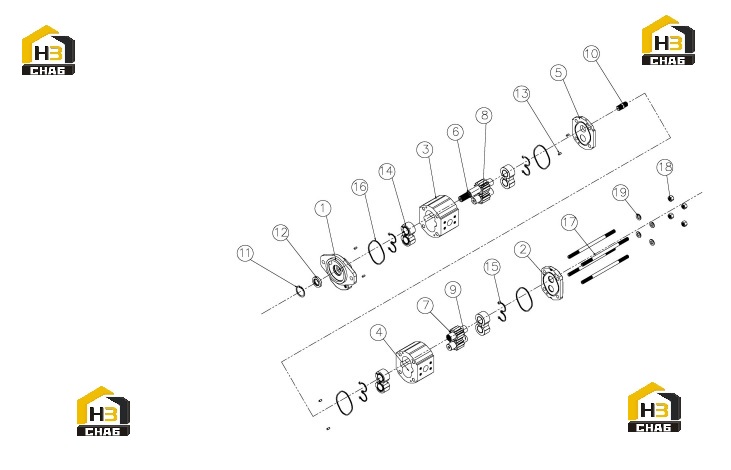

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover, Front

Каталожный номер:60311736

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover

Каталожный номер:60311715

Комплект:1

Примечание:

№ на схеме:3

Наименование:Body, Gear Pump

Каталожный номер:60311691

Комплект:1

Примечание:

№ на схеме:4

Наименование:Body, Gear Pump

Каталожный номер:60311692

Комплект:1

Примечание:

№ на схеме:5

Наименование:Body, Intermediate, Gear Pump

Каталожный номер:60311769

Комплект:1

Примечание:

№ на схеме:6

Наименование:Drive Shaft

Каталожный номер:60311739

Комплект:1

Примечание:

№ на схеме:7

Наименование:Drive Shaft

Каталожный номер:60311740

Комплект:1

Примечание:

№ на схеме:8

Наименование:Shaft, Idler

Каталожный номер:60311702

Комплект:1

Примечание:

№ на схеме:9

Наименование:Shaft, Idler

Каталожный номер:60311703

Комплект:1

Примечание:

№ на схеме:10

Наименование:Shaft, Connector, Inner

Каталожный номер:60311716

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring, Snap

Каталожный номер:60311717

Комплект:1

Примечание:

№ на схеме:12

Наименование:Seal

Каталожный номер:60311709

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pin, Dowel

Каталожный номер:60311766

Комплект:6

Примечание:

№ на схеме:14

Наименование:Thrust Plate

Каталожный номер:60311752

Комплект:4

Примечание:

№ на схеме:15

Наименование:Seal

Каталожный номер:60311674

Комплект:4

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:60311675

Комплект:4

Примечание:

№ на схеме:17

Наименование:Rod, Screw

Каталожный номер:60311745

Комплект:4

Примечание:

№ на схеме:18

Наименование:Nut

Каталожный номер:60311724

Комплект:4

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:60311697

Комплект:4

Примечание:
