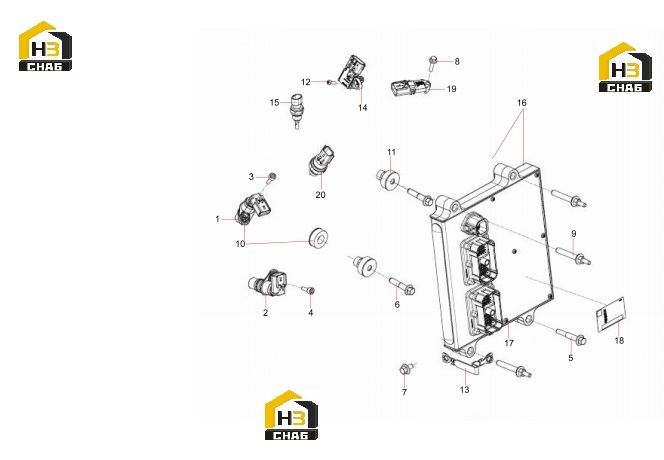

Модуль управления двигателем 60286206

← Трубки двигателя 60248135 Комплектующие двигателя 60286270 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sensor, Position

Каталожный номер:60286268

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sensor, Position

Каталожный номер:60286252

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt, Flange, Hexagon

Каталожный номер:60103926

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt, Flange, Hexagon

Каталожный номер:60103927

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt, Flange, Hexagon

Каталожный номер:60103929

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt, Flange, Hexagon

Каталожный номер:60103931

Комплект:4

Примечание:

№ на схеме:7

Наименование:Bolt, Flange, Hexagon

Каталожный номер:60102457

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt, With Pad

Каталожный номер:60102326

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt, Flange, Hexagon

Каталожный номер:60102465

Комплект:3

Примечание:

№ на схеме:10

Наименование:Pad, Damper

Каталожный номер:60102395

Комплект:4

Примечание:

№ на схеме:11

Наименование:Pad, Damper

Каталожный номер:60102396

Комплект:4

Примечание:

№ на схеме:12

Наименование:Bolt, Countersunk Head

Каталожный номер:60102318

Комплект:1

Примечание:

№ на схеме:13

Наименование:Wire, Bonding

Каталожный номер:60102202

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sensor, Pressure Temperature

Каталожный номер:60286269

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sensor, Temperature

Каталожный номер:60102664

Комплект:1

Примечание:

№ на схеме:16

Наименование:Module, ECM

Каталожный номер:60174904

Комплект:1

Примечание:

№ на схеме:17

Наименование:Module, ECM

Каталожный номер:60102671

Комплект:1

Примечание:

№ на схеме:18

Наименование:Dataplate

Каталожный номер:60286197

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sensor, Pressure

Каталожный номер:60286271

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sensor, Pressure

Каталожный номер:60286272

Комплект:1

Примечание:
