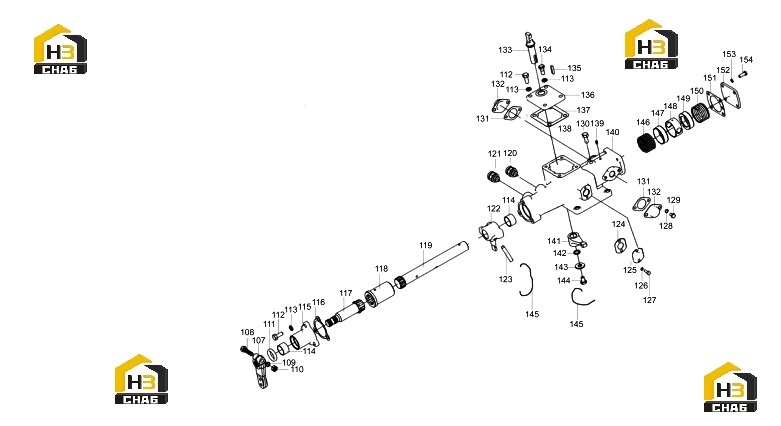

Механизм переключения передач 60249489 (часть 2)

← Механизм переключения передач 60249489 (часть 1) Узел воздушной трубы 60249489 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:107

Наименование:Arm, Shift

Каталожный номер:60129178

Комплект:1

Примечание:

№ на схеме:108

Наименование:Hexagon bolt

Каталожный номер:60287346

Комплект:1

Примечание:

№ на схеме:109

Наименование:Washer 6 GB93-87

Каталожный номер:24000604

Комплект:1

Примечание:

№ на схеме:110

Наименование:Hexagon nut

Каталожный номер:60287344

Комплект:1

Примечание:

№ на схеме:111

Наименование:Seal

Каталожный номер:60125276

Комплект:1

Примечание:

№ на схеме:112

Наименование:Hexagon bolt

Каталожный номер:60287324

Комплект:5

Примечание:

№ на схеме:113

Наименование:Spring washer

Каталожный номер:60287284

Комплект:7

Примечание:

№ на схеме:114

Наименование:Bushing

Каталожный номер:60075151

Комплект:2

Примечание:

№ на схеме:115

Наименование:Cap

Каталожный номер:60104343

Комплект:1

Примечание:

№ на схеме:116

Наименование:Gasket

Каталожный номер:60075115

Комплект:1

Примечание:

№ на схеме:117

Наименование:Adapter, Gear Shift

Каталожный номер:60104355

Комплект:1

Примечание:

№ на схеме:118

Наименование:Adapter, Spline

Каталожный номер:60075081

Комплект:1

Примечание:

№ на схеме:119

Наименование:Rod, Shift

Каталожный номер:60075074

Комплект:1

Примечание:

№ на схеме:120

Наименование:Plug

Каталожный номер:60122644

Комплект:1

Примечание:

№ на схеме:121

Наименование:Plug, Screw

Каталожный номер:60122643

Комплект:1

Примечание:

№ на схеме:122

Наименование:Block, Shift

Каталожный номер:60075068

Комплект:1

Примечание:

№ на схеме:123

Наименование:Pin

Каталожный номер:60104381

Комплект:1

Примечание:

№ на схеме:124

Наименование:Gasket

Каталожный номер:60075176

Комплект:1

Примечание:

№ на схеме:125

Наименование:Plate, Cover

Каталожный номер:60129190

Комплект:1

Примечание:

№ на схеме:126

Наименование:Washer, Spring

Каталожный номер:60287282

Комплект:2

Примечание:

№ на схеме:127

Наименование:Inner hexagon screw

Каталожный номер:60287331

Комплект:2

Примечание:

№ на схеме:128

Наименование:Washer, Spring

Каталожный номер:60107050

Комплект:4

Примечание:

№ на схеме:129

Наименование:Bolt, Hexagon

Каталожный номер:60170894

Комплект:4

Примечание:

№ на схеме:130

Наименование:Plug, Breather

Каталожный номер:60075178

Комплект:1

Примечание:

№ на схеме:131

Наименование:Gasket

Каталожный номер:60075107

Комплект:2

Примечание:

№ на схеме:132

Наименование:Gland

Каталожный номер:60075112

Комплект:2

Примечание:

№ на схеме:133

Наименование:Connector, gear range, selector

Каталожный номер:60104371

Комплект:1

Примечание:

№ на схеме:134

Наименование:Screw, Dowel

Каталожный номер:60075128

Комплект:2

Примечание:

№ на схеме:135

Наименование:Key

Каталожный номер:60122649

Комплект:1

Примечание:

№ на схеме:136

Наименование:Cover

Каталожный номер:60075110

Комплект:1

Примечание:

№ на схеме:137

Наименование:Gasket

Каталожный номер:60075109

Комплект:1

Примечание:

№ на схеме:138

Наименование:Plug, Breather

Каталожный номер:60075178

Комплект:1

Примечание:

№ на схеме:139

Наименование:Screw, Stop

Каталожный номер:60075188

Комплект:1

Примечание:

№ на схеме:140

Наименование:Housing

Каталожный номер:60075175

Комплект:1

Примечание:

№ на схеме:141

Наименование:Block, Shift

Каталожный номер:60075078

Комплект:1

Примечание:

№ на схеме:142

Наименование:O-ring

Каталожный номер:60125229

Комплект:1

Примечание:

№ на схеме:143

Наименование:Washer

Каталожный номер:60104341

Комплект:1

Примечание:

№ на схеме:144

Наименование:Bolt, Hexagon

Каталожный номер:60122641

Комплект:1

Примечание:

№ на схеме:145

Наименование:Wire, Steel

Каталожный номер:60104309

Комплект:1

Примечание:

№ на схеме:146

Наименование:Spring

Каталожный номер:60104375

Комплект:2

Примечание:

№ на схеме:147

Наименование:Retainer, Spring

Каталожный номер:60075113

Комплект:1

Примечание:

№ на схеме:148

Наименование:Ring, Dowel

Каталожный номер:60164814

Комплект:1

Примечание:

№ на схеме:149

Наименование:Retainer, Spring

Каталожный номер:60075113

Комплект:1

Примечание:

№ на схеме:150

Наименование:Spring

Каталожный номер:60104375

Комплект:1

Примечание:

№ на схеме:151

Наименование:Gasket

Каталожный номер:60075071

Комплект:1

Примечание:

№ на схеме:152

Наименование:Plate, Cover

Каталожный номер:60075105

Комплект:1

Примечание:

№ на схеме:153

Наименование:Hexagon bolt

Каталожный номер:60287325

Комплект:2

Примечание:

№ на схеме:154

Наименование:Spring washer

Каталожный номер:60287281

Комплект:2

Примечание:
