Лестница a1103.2.8.5 12445424

Лестница a1103.2.8.5 12445424

← Комплектующие навеса стрелы a1105.2.7 12274902 (часть 2) Петля дверная 10037154 →

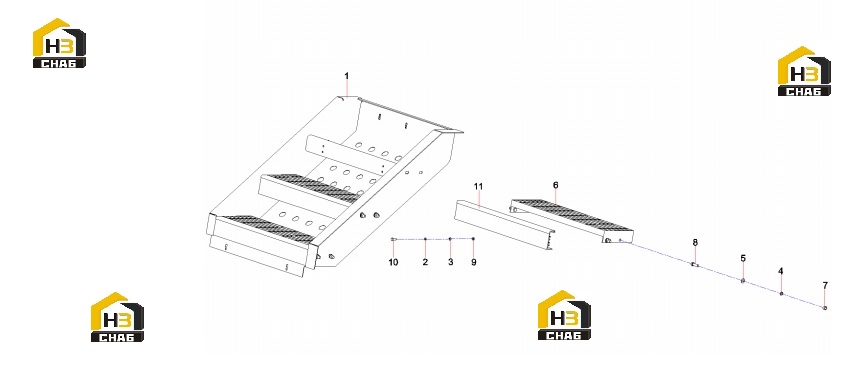

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Main tower frame A1103.2.8.5.1
Каталожный номер:12445429
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:A210401000017
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:A210405000007
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210401000002
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:A210405000001
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Aluminum alloy grid plate A1103.2.8.5-1
Каталожный номер:12445423
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Nut
Каталожный номер:A210307000001
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:A210111000039
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Nut
Каталожный номер:A210307000012
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:A210111000090
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Channel, Bar, Aluminum
Каталожный номер:10125838
Комплект:3
Примечание:
