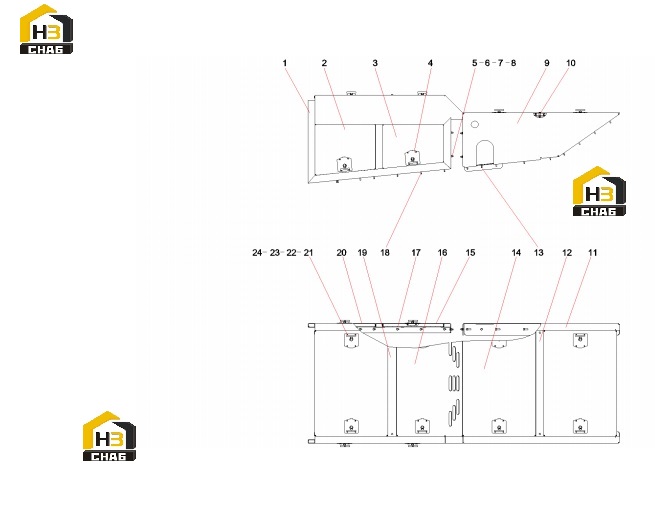

Крышка двигателя sym5463jd3.1.6 13271784

← Бачок расширительный 11143844 Система выхлопная sym5463jd3.1.4 13270924 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Left frame assemble SYM5463JD3.1.6.2

Каталожный номер:13271789

Комплект:1

Примечание:

№ на схеме:2

Наименование:Left plate assemble 1 SYM5453JW.1.6.3

Каталожный номер:12612163

Комплект:1

Примечание:

№ на схеме:3

Наименование:Left plate assemble 2 SYM5453JW.1.6.4

Каталожный номер:12612537

Комплект:1

Примечание:

№ на схеме:4

Наименование:Lock, door

Каталожный номер:A222200000130

Комплект:12

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:A210307000012

Комплект:12

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210405000007

Комплект:50

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A210401000017

Комплект:38

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:A210111000093

Комплект:4

Примечание:

№ на схеме:9

Наименование:Left engine cover assemble SYM5463JD3.1

Каталожный номер:13271792

Комплект:1

Примечание:

№ на схеме:10

Наименование:Joint pipe A1103D.1.6-4

Каталожный номер:12485509

Комплект:4

Примечание:

№ на схеме:11

Наименование:Right engine cover assemble SYM5463JD3.1

Каталожный номер:13271794

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clapboard SYM5463JD3.1.6-3

Каталожный номер:13271783

Комплект:1

Примечание:

№ на схеме:13

Наименование:Board SYM5463JD3.1.6-4

Каталожный номер:13273032

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clapboard assemble A1103D.1.6.6

Каталожный номер:12485532

Комплект:3

Примечание:

№ на схеме:15

Наименование:Right plate assemble 2 SYM5453JW.1.6.5

Каталожный номер:12612637

Комплект:1

Примечание:

№ на схеме:16

Наименование:Clapboard assemble SYM5463JD3.1.6.1

Каталожный номер:13271786

Комплект:1

Примечание:

№ на схеме:17

Наименование:Right frame assemble SYM5463JD3.1.6.3

Каталожный номер:13271791

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:38

Примечание:

№ на схеме:19

Наименование:Clapboard SYM5463JD3.1.6-2

Каталожный номер:13271782

Комплект:1

Примечание:

№ на схеме:20

Наименование:Right plate assemble 1 SYM5453JW.1.6.6

Каталожный номер:12763367

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw

Каталожный номер:A210210000002

Комплект:48

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:A210405000005

Комплект:48

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A210401000015

Комплект:48

Примечание:

№ на схеме:24

Наименование:Nut

Каталожный номер:A210307000015

Комплект:48

Примечание:
