Крепление бака для воды sym5463jd3.3.3 13414196

Крепление бака для воды sym5463jd3.3.3 13414196

← Комплектующие рамы sym5463 13501506 Кронштейн 12197747 →

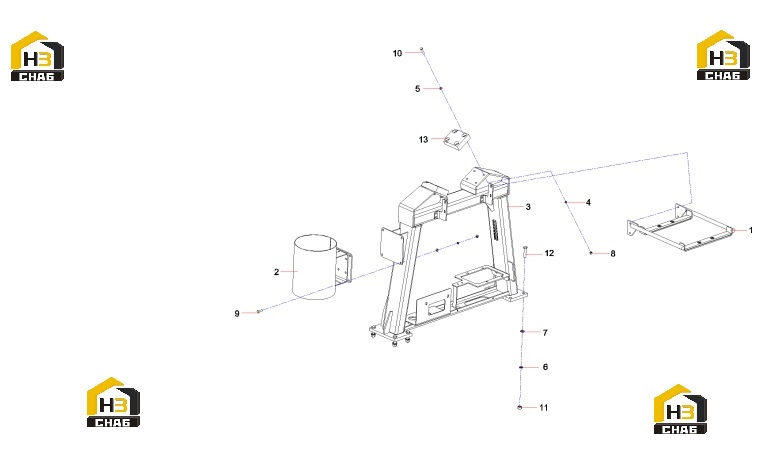

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bracket Assembly
Каталожный номер:12197747
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Barrel, Stowage, Auxiliary Hook
Каталожный номер:11499712
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Suspension arm bracket SYM5463JD3.3.3.1
Каталожный номер:13414086
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210401000001
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:A210405000011
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:A210401000004
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:A210405000003
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Nut
Каталожный номер:A210307000017
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:A210111000025
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:A210111000028
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Nut M16 GB6170
Каталожный номер:A210307000028
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:A210110000281
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Plate SYM5453JW.3.3A-1
Каталожный номер:12764107
Комплект:2
Примечание:
