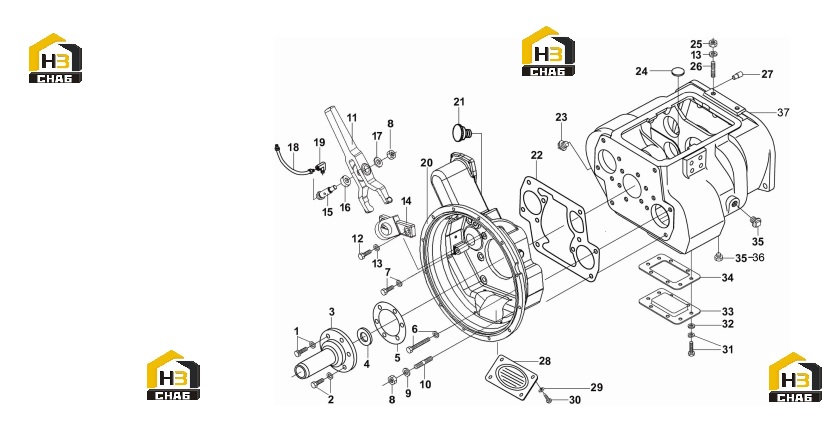

Коробка передач 60249489

← Рычаг управления переключением передач 10047858 Вал кпп 60249489 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolts and spring washer combination part

Каталожный номер:60256121

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bolt with Washer

Каталожный номер:60256057

Комплект:4

Примечание:

№ на схеме:3

Наименование:One shaft bearing cover

Каталожный номер:60287356

Комплект:1

Примечание:

№ на схеме:4

Наименование:Seal Assembly, Oil

Каталожный номер:60075206

Комплект:1

Примечание:

№ на схеме:5

Наименование:Gasket

Каталожный номер:60075242

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolts and spring washer combination part

Каталожный номер:60256058

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bolts and spring washer combination part

Каталожный номер:60256059

Комплект:2

Примечание:

№ на схеме:8

Наименование:Lock nut

Каталожный номер:60287323

Комплект:7

Примечание:

№ на схеме:9

Наименование:Stud

Каталожный номер:60104370

Комплект:6

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:60287293

Комплект:6

Примечание:

№ на схеме:11

Наименование:Shift Fork

Каталожный номер:60164853

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hexagon bolt

Каталожный номер:60287347

Комплект:2

Примечание:

№ на схеме:13

Наименование:Spring washer

Каталожный номер:60287285

Комплект:4

Примечание:

№ на схеме:14

Наименование:T-type plate

Каталожный номер:60164768

Комплект:1

Примечание:

№ на схеме:15

Наименование:Fork Shaft

Каталожный номер:60164808

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bearing

Каталожный номер:60247897

Комплект:1

Примечание:

№ на схеме:17

Наименование:Gasket

Каталожный номер:60164813

Комплект:1

Примечание:

№ на схеме:18

Наименование:Oil tube GP

Каталожный номер:60104380

Комплект:1

Примечание:

№ на схеме:19

Наименование:Fitting, Elbow

Каталожный номер:60075247

Комплект:1

Примечание:

№ на схеме:20

Наименование:Clutch shell body

Каталожный номер:60287322

Комплект:1

Примечание:

№ на схеме:21

Наименование:Oil cup

Каталожный номер:60287350

Комплект:1

Примечание:

№ на схеме:22

Наименование:Gasket

Каталожный номер:60075238

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plug, Screw

Каталожный номер:60122628

Комплект:1

Примечание:

№ на схеме:24

Наименование:Magnet

Каталожный номер:60075230

Комплект:3

Примечание:

№ на схеме:25

Наименование:Hexagon nut

Каталожный номер:60287273

Комплект:2

Примечание:

№ на схеме:26

Наименование:Stud

Каталожный номер:60122651

Комплект:2

Примечание:

№ на схеме:27

Наименование:Pin, Dowel

Каталожный номер:60075152

Комплект:2

Примечание:

№ на схеме:28

Наименование:Hand Hole Cover Of Clutch

Каталожный номер:60170931

Комплект:1

Примечание:

№ на схеме:29

Наименование:Spring washer

Каталожный номер:60287281

Комплект:4

Примечание:

№ на схеме:30

Наименование:Bolt, Hexagon

Каталожный номер:60122635

Комплект:4

Примечание:

№ на схеме:31

Наименование:Bolt with Washer

Каталожный номер:60247882

Комплект:8

Примечание:

№ на схеме:32

Наименование:Flat gasket

Каталожный номер:60287333

Комплект:8

Примечание:

№ на схеме:33

Наименование:Cover

Каталожный номер:60075123

Комплект:1

Примечание:

№ на схеме:34

Наименование:Gasket

Каталожный номер:60075122

Комплект:1

Примечание:

№ на схеме:35

Наименование:Plug, oil

Каталожный номер:60129182

Комплект:2

Примечание:

№ на схеме:36

Наименование:Seal ring, O-type

Каталожный номер:60129208

Комплект:2

Примечание:

№ на схеме:37

Наименование:Transmission shell body

Каталожный номер:60287276

Комплект:1

Примечание:
