Консоль 12390368

← Кронштейны правой двери 11255656 Крепления бака омывателя 12946965 →

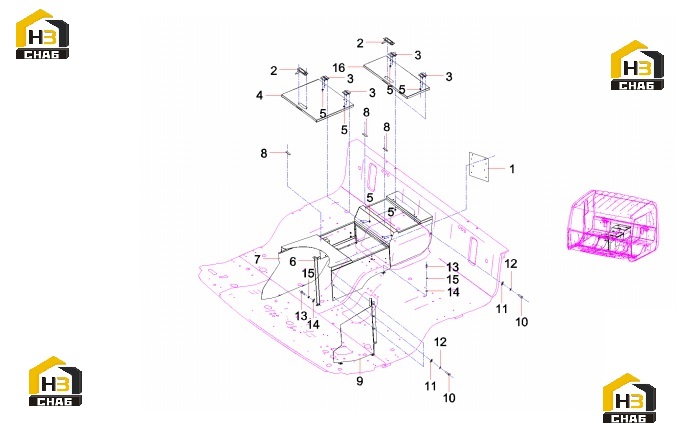

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bracket Assembly, ECU

Каталожный номер:12390376

Комплект:1

Примечание:

№ на схеме:2

Наименование:Latch, Cover

Каталожный номер:A222200000036

Комплект:2

Примечание:

№ на схеме:3

Наименование:Hinge

Каталожный номер:60013491

Комплект:4

Примечание:

№ на схеме:4

Наименование:Cover Plate Assembly, Center

Каталожный номер:12711625

Комплект:1

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:60144888

Комплект:16

Примечание:

№ на схеме:6

Наименование:Rod Assembly, Support, Dashboard

Каталожный номер:11434042

Комплект:1

Примечание:

№ на схеме:7

Наименование:Base, Console Desk

Каталожный номер:12390462

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sealing

Каталожный номер:60156796

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cover Plate, Left

Каталожный номер:11529869

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:A210210000008

Комплект:6

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210404000009

Комплект:6

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210401000016

Комплект:6

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210210000007

Комплект:6

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210401000017

Комплект:6

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:A210405000007

Комплект:6

Примечание:

№ на схеме:16

Наименование:Cover Plate, Rear

Каталожный номер:12390724

Комплект:1

Примечание:
