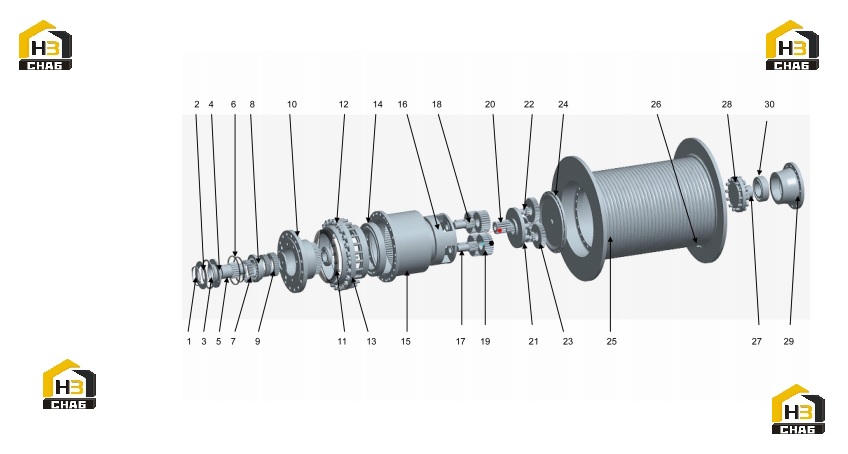

Комплектующие подъемного механизма 60012675

← Узел крюка 10680651 Устройство поворотное stc800s-d1c.2.3 13487489 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Baffle

Каталожный номер:60275680

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pressure Cover

Каталожный номер:60275662

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hole Baffle

Каталожный номер:60275681

Комплект:1

Примечание:

№ на схеме:4

Наименование:Block Plate

Каталожный номер:60275661

Комплект:1

Примечание:

№ на схеме:5

Наименование:Adapter, Spline

Каталожный номер:60275659

Комплект:1

Примечание:

№ на схеме:6

Наименование:Seal

Каталожный номер:60275664

Комплект:1

Примечание:

№ на схеме:7

Наименование:Spring

Каталожный номер:60275665

Комплект:1

Примечание:

№ на схеме:8

Наименование:Piston,Engine

Каталожный номер:60275660

Комплект:1

Примечание:

№ на схеме:9

Наименование:Friction Plate

Каталожный номер:60275663

Комплект:1

Примечание:

№ на схеме:10

Наименование:Left Bearing

Каталожный номер:60275674

Комплект:1

Примечание:

№ на схеме:11

Наименование:Seal

Каталожный номер:60275682

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:60275683

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bearing Support

Каталожный номер:60275673

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bearing

Каталожный номер:60275685

Комплект:1

Примечание:

№ на схеме:15

Наименование:Gear Ring

Каталожный номер:60275667

Комплект:1

Примечание:

№ на схеме:16

Наименование:Big Planetary Carrier

Каталожный номер:60275668

Комплект:1

Примечание:

№ на схеме:17

Наименование:Planetary Shaft

Каталожный номер:60275672

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bearing

Каталожный номер:60275686

Комплект:1

Примечание:

№ на схеме:19

Наименование:Gear, Planet

Каталожный номер:60275670

Комплект:1

Примечание:

№ на схеме:20

Наименование:Centre Gear

Каталожный номер:60275666

Комплект:1

Примечание:

№ на схеме:21

Наименование:Small Planetary Carrier

Каталожный номер:60275669

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bearing

Каталожный номер:60275687

Комплект:1

Примечание:

№ на схеме:23

Наименование:Gear, Planet

Каталожный номер:60275671

Комплект:1

Примечание:

№ на схеме:24

Наименование:Cover

Каталожный номер:60275675

Комплект:1

Примечание:

№ на схеме:25

Наименование:Roller

Каталожный номер:60275678

Комплект:1

Примечание:

№ на схеме:26

Наименование:Rope Wedge

Каталожный номер:60275679

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bearing Shaft

Каталожный номер:60275676

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:60275684

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bearing

Каталожный номер:60275688

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bearing Holder

Каталожный номер:60275677

Комплект:1

Примечание:
