Комплектующие навеса стрелы a1105.2.7 12274902 (часть 1)

Комплектующие навеса стрелы a1105.2.7 12274902 (часть 1)

← Крепление навеса стрелы a1105.2.7 12274902 Комплектующие навеса стрелы a1105.2.7 12274902 (часть 2) →

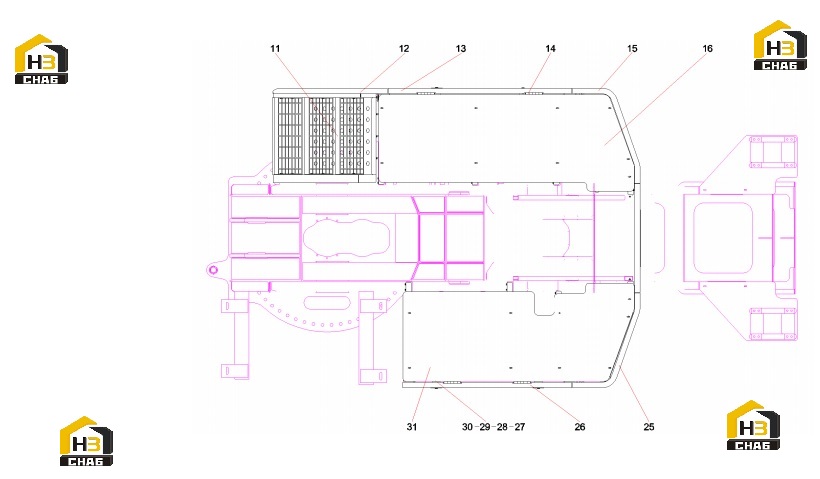

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:11
Наименование:Main tower ladder A1103.2.8.5
Каталожный номер:12445424
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Footstep side sealing board component A11
Каталожный номер:12445436
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Right middle brattice component A1103.2.8
Каталожный номер:12445441
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hinge GP
Каталожный номер:10037154
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Right back brattice component A1103.2.8.8
Каталожный номер:12445447
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Right Upper Cover Plate
Каталожный номер:12622022
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Left back brattice component A1103.2.8.10
Каталожный номер:12445389
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Left brattice component A1103.2.8.11
Каталожный номер:12445395
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Washer
Каталожный номер:A210405000006
Комплект:52
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Washer
Каталожный номер:A210401000016
Комплект:26
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Bolt
Каталожный номер:A210111000081
Комплект:26
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Nut
Каталожный номер:A210307000016
Комплект:26
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Left Upper Cover Plate
Каталожный номер:12622023
Комплект:1
Примечание:
