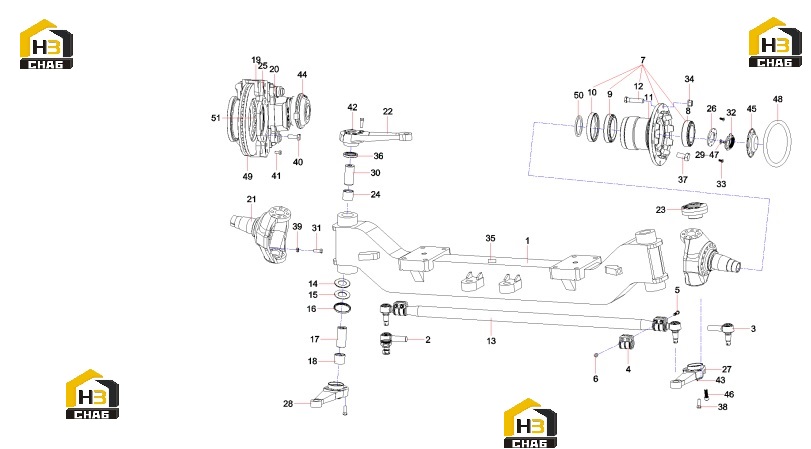

Комплектующие моста 60247685

← Узел пружинный 11831989 Мост с комплектующими 60247686 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Axle Body Assembly

Каталожный номер:60261920

Комплект:1

Примечание:

№ на схеме:2

Наименование:Steering Joint

Каталожный номер:60261896

Комплект:1

Примечание:

№ на схеме:3

Наименование:Steering Joint

Каталожный номер:60261897

Комплект:1

Примечание:

№ на схеме:4

Наименование:Thimble

Каталожный номер:60261894

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:60261866

Комплект:2

Примечание:

№ на схеме:6

Наименование:Nut

Каталожный номер:60261867

Комплект:2

Примечание:

№ на схеме:7

Наименование:Hub Assembly

Каталожный номер:60261927

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bearing, rolling

Каталожный номер:60102040

Комплект:2

Примечание:

№ на схеме:9

Наименование:Rolling bearing

Каталожный номер:A210604002246

Комплект:2

Примечание:

№ на схеме:10

Наименование:Seal Ring

Каталожный номер:60262061

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hub

Каталожный номер:60262060

Комплект:2

Примечание:

№ на схеме:12

Наименование:Wheel Mounting Bolt

Каталожный номер:60262062

Комплект:20

Примечание:

№ на схеме:13

Наименование:Steering Tie Rod

Каталожный номер:60261924

Комплект:1

Примечание:

№ на схеме:14

Наименование:Oil Seal Assembly

Каталожный номер:60262055

Комплект:2

Примечание:

№ на схеме:15

Наименование:Thrust Washer

Каталожный номер:60262056

Комплект:2

Примечание:

№ на схеме:16

Наименование:Thrust Washer

Каталожный номер:60262057

Комплект:2

Примечание:

№ на схеме:17

Наименование:King Pin

Каталожный номер:60262054

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bushing

Каталожный номер:60262053

Комплект:2

Примечание:

№ на схеме:19

Наименование:Left Brake Caliper

Каталожный номер:60262070

Комплект:1

Примечание:

№ на схеме:20

Наименование:Right Brake Caliper

Каталожный номер:60262069

Комплект:1

Примечание:

№ на схеме:21

Наименование:Combination Knuckle

Каталожный номер:60262067

Комплект:1

Примечание:

№ на схеме:22

Наименование:Steering Arm

Каталожный номер:60261910

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cover

Каталожный номер:60262050

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bushing

Каталожный номер:60262051

Комплект:2

Примечание:

№ на схеме:25

Наименование:Mounting Plate For Brake Caliper

Каталожный номер:60262071

Комплект:2

Примечание:

№ на схеме:26

Наименование:Baffle Plate

Каталожный номер:60262063

Комплект:2

Примечание:

№ на схеме:27

Наименование:Steering Arm

Каталожный номер:60261913

Комплект:1

Примечание:

№ на схеме:28

Наименование:Steering Arm

Каталожный номер:60261917

Комплект:1

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:60262066

Комплект:2

Примечание:

№ на схеме:30

Наименование:King Pin

Каталожный номер:60262052

Комплект:2

Примечание:

№ на схеме:31

Наименование:Bolt

Каталожный номер:60209776

Комплект:2

Примечание:

№ на схеме:32

Наименование:Nut,Lock

Каталожный номер:60262064

Комплект:2

Примечание:

№ на схеме:33

Наименование:Screw

Каталожный номер:60262059

Комплект:8

Примечание:

№ на схеме:34

Наименование:Nut

Каталожный номер:60261985

Комплект:20

Примечание:

№ на схеме:35

Наименование:Name Plate

Каталожный номер:60261875

Комплект:1

Примечание:

№ на схеме:36

Наименование:O-Ring

Каталожный номер:60261861

Комплект:2

Примечание:

№ на схеме:37

Наименование:Screw M20x45 GB70.1

Каталожный номер:A210204000057

Комплект:20

Примечание:

№ на схеме:38

Наименование:Bolt M20x1.5x60 GB5786 10.9

Каталожный номер:A210114000053

Комплект:28

Примечание:

№ на схеме:39

Наименование:Nut

Каталожный номер:A210310000018

Комплект:2

Примечание:

№ на схеме:40

Наименование:Bolt

Каталожный номер:A210111000463

Комплект:30

Примечание:

№ на схеме:41

Наименование:Bolt

Каталожный номер:A210114000014

Комплект:12

Примечание:

№ на схеме:42

Наименование:Fitting, Grease

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:43

Наименование:Fitting, Grease

Каталожный номер:A210805000003

Комплект:2

Примечание:

№ на схеме:44

Наименование:Diaphragm Brake Chamber

Каталожный номер:60262077

Комплект:2

Примечание:

№ на схеме:45

Наименование:End Cover

Каталожный номер:60262065

Комплект:2

Примечание:

№ на схеме:46

Наименование:Bolt,knurling

Каталожный номер:24908469

Комплект:4

Примечание:

№ на схеме:47

Наименование:Screw M8x12 GB70.1

Каталожный номер:A210204000145

Комплект:2

Примечание:

№ на схеме:48

Наименование:O-ring

Каталожный номер:A210609000301

Комплект:2

Примечание:

№ на схеме:49

Наименование:Brake Disc

Каталожный номер:60262073

Комплект:2

Примечание:

№ на схеме:50

Наименование:Oil Seal

Каталожный номер:60262068

Комплект:2

Примечание:

№ на схеме:51

Наименование:Lining For Maintenance

Каталожный номер:60261935

Комплект:4

Примечание:
