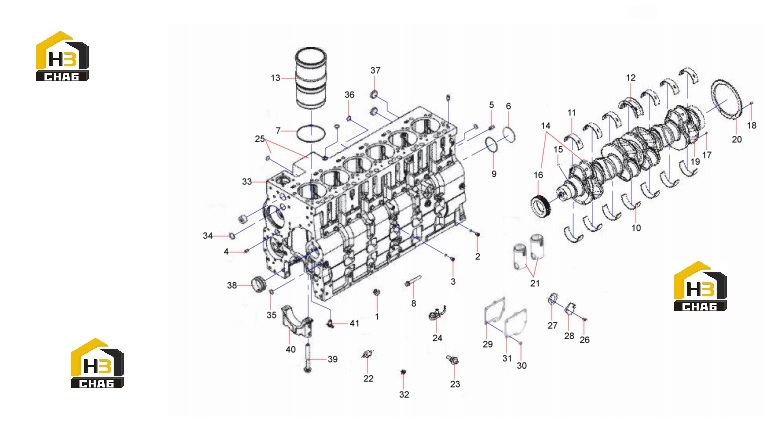

Блок цилиндров 60248152

← Шильдик 60286195 Заглушка 60248151 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hex Tapered Screw

Каталожный номер:60102506

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug, Threaded

Каталожный номер:60248265

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plug, Screw

Каталожный номер:60102488

Комплект:6

Примечание:

№ на схеме:4

Наименование:Pin, Dowel

Каталожный номер:60248127

Комплект:2

Примечание:

№ на схеме:5

Наименование:Pin, Dowel

Каталожный номер:60248128

Комплект:4

Примечание:

№ на схеме:6

Наименование:Plug, Expansion

Каталожный номер:60248348

Комплект:1

Примечание:

№ на схеме:7

Наименование:Seal

Каталожный номер:60248204

Комплект:6

Примечание:

№ на схеме:8

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:60248227

Комплект:6

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:60248101

Комплект:1

Примечание:

№ на схеме:10

Наименование:Crank Shaft Bush

Каталожный номер:60234891

Комплект:7

Примечание:

№ на схеме:11

Наименование:Crank Shaft Bush

Каталожный номер:60234892

Комплект:6

Примечание:

№ на схеме:12

Наименование:Thrust Tile

Каталожный номер:60234893

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bushing, Air Cylinder

Каталожный номер:60234889

Комплект:6

Примечание:

№ на схеме:14

Наименование:Crankshaft, Engine

Каталожный номер:60248300

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pin, Dowel

Каталожный номер:60102341

Комплект:1

Примечание:

№ на схеме:16

Наименование:Gear, Crankshaft

Каталожный номер:60248302

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pin, Dowel

Каталожный номер:60248129

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw, Hex Flange Head

Каталожный номер:60248228

Комплект:4

Примечание:

№ на схеме:19

Наименование:Crankshaft, Engine

Каталожный номер:60248301

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ring, Speed Indicator

Каталожный номер:60248393

Комплект:1

Примечание:

№ на схеме:21

Наименование:Tappet, Valve

Каталожный номер:60248340

Комплект:12

Примечание:

№ на схеме:22

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:60248259

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw, Hex Flange Head

Каталожный номер:60248229

Комплект:1

Примечание:

№ на схеме:24

Наименование:Nozzle, Piston Cooling

Каталожный номер:60248170

Комплект:6

Примечание:

№ на схеме:25

Наименование:Block, Cylinder

Каталожный номер:60248295

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt, Flange, Hexagon

Каталожный номер:60103927

Комплект:2

Примечание:

№ на схеме:27

Наименование:Washer, Seal, Cover Plate

Каталожный номер:60078099

Комплект:1

Примечание:

№ на схеме:28

Наименование:Plate, Cover

Каталожный номер:60102359

Комплект:1

Примечание:

№ на схеме:29

Наименование:Gasket, Breather

Каталожный номер:60248305

Комплект:1

Примечание:

№ на схеме:30

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:60248230

Комплект:6

Примечание:

№ на схеме:31

Наименование:Plate, Cover

Каталожный номер:60248147

Комплект:1

Примечание:

№ на схеме:32

Наименование:Guide, Tappet

Каталожный номер:60248121

Комплект:12

Примечание:

№ на схеме:33

Наименование:Block, Cylinder

Каталожный номер:60248296

Комплект:1

Примечание:

№ на схеме:34

Наименование:Plug, Expansion

Каталожный номер:60248349

Комплект:3

Примечание:

№ на схеме:35

Наименование:Plug, Expansion

Каталожный номер:60248350

Комплект:4

Примечание:

№ на схеме:36

Наименование:Plug, Expansion

Каталожный номер:60248359

Комплект:3

Примечание:

№ на схеме:37

Наименование:Plug, Expansion

Каталожный номер:60248351

Комплект:3

Примечание:

№ на схеме:38

Наименование:Bushing, Camshaft

Каталожный номер:60248342

Комплект:7

Примечание:

№ на схеме:39

Наименование:Screw

Каталожный номер:60248392

Комплект:14

Примечание:

№ на схеме:40

Наименование:Cap, Main Bearing

Каталожный номер:60248391

Комплект:7

Примечание:

№ на схеме:41

Наименование:Valve, Drain

Каталожный номер:60057025

Комплект:1

Примечание:
