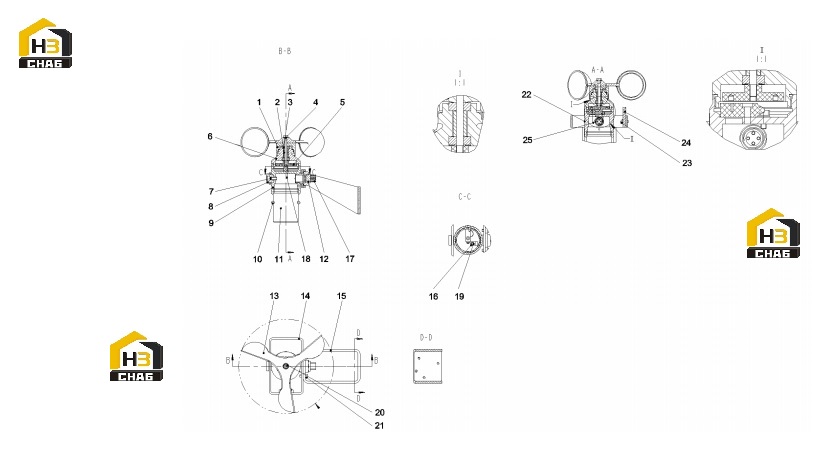

Анемометр 12835019

← Жгут проводов и клапан электромагнитный 12619800 Система электрическая stc800s-d2c.5.4 13501442 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Housing, Upper, Anemometer

Каталожный номер:12835024

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bushing, Spacer

Каталожный номер:12835011

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bearing

Каталожный номер:60065841

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer 4GB97.1

Каталожный номер:A210405000004

Комплект:3

Примечание:

№ на схеме:5

Наименование:Disc

Каталожный номер:12835027

Комплект:1

Примечание:

№ на схеме:6

Наименование:Housing, Center, Anemometer

Каталожный номер:12835009

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw M5x12 GB70.1

Каталожный номер:A210204000115

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sleeve, Hinge

Каталожный номер:12835016

Комплект:1

Примечание:

№ на схеме:9

Наименование:Housing, Lower, Anemometer

Каталожный номер:12835013

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:60207311

Комплект:1

Примечание:

№ на схеме:11

Наименование:Weight

Каталожный номер:12835014

Комплект:1

Примечание:

№ на схеме:12

Наименование:Sleeve, Hinge

Каталожный номер:12835015

Комплект:1

Примечание:

№ на схеме:13

Наименование:Impeller, Anemometer

Каталожный номер:12835012

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bracket, Anemometer

Каталожный номер:12835018

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bracket, Anemometer

Каталожный номер:12835017

Комплект:1

Примечание:

№ на схеме:16

Наименование:Clip

Каталожный номер:12835010

Комплект:1

Примечание:

№ на схеме:17

Наименование:Receptacle, 4-position

Каталожный номер:60210374

Комплект:1

Примечание:

№ на схеме:18

Наименование:Switch, Proximity

Каталожный номер:60210958

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:A210204000492

Комплект:1

Примечание:

№ на схеме:20

Наименование:Nut

Каталожный номер:A210307000014

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw

Каталожный номер:A210204000318

Комплект:2

Примечание:

№ на схеме:22

Наименование:Decal

Каталожный номер:13073437

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw

Каталожный номер:A210210000015

Комплект:2

Примечание:

№ на схеме:24

Наименование:Pad, Rubber

Каталожный номер:13369687

Комплект:1

Примечание:

№ на схеме:25

Наименование:Transformer, Voltage

Каталожный номер:60026039

Комплект:2

Примечание:
