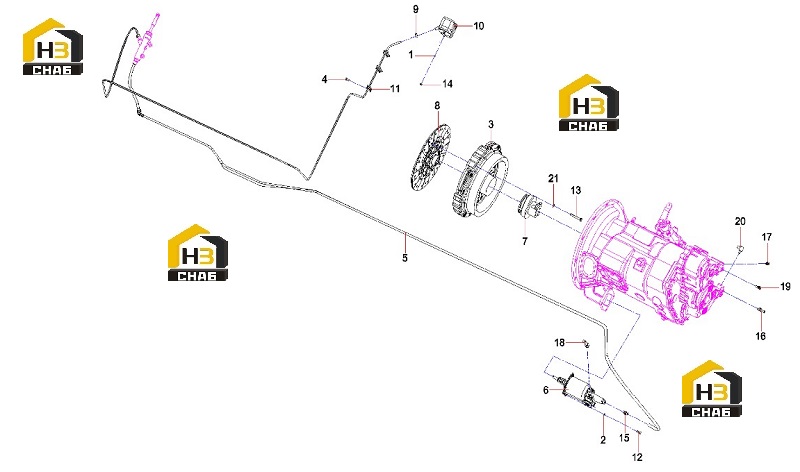

Узел сцепления 11782628

← Устройство управления коробкой передач sym5463jd.2 12165038 Устройство управления кпп sym5463jd.2.2 12142450 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:A210401000016

Комплект:2

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:3

Наименование:Disc Assembly, Retaining, Clutch

Каталожный номер:60260210

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:A210111000088

Комплект:3

Примечание:

№ на схеме:5

Наименование:Hose Assembly, Clutch

Каталожный номер:60195105

Комплект:1

Примечание:

№ на схеме:6

Наименование:Booster, Clutch

Каталожный номер:60199875

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bearing

Каталожный номер:60058321

Комплект:1

Примечание:

№ на схеме:8

Наименование:Disc Assembly, Idler, Clutch

Каталожный номер:60260211

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clamp, Hose

Каталожный номер:A229900002960

Комплект:2

Примечание:

№ на схеме:10

Наименование:Reservoir, Clutch Oil

Каталожный номер:A229900006403

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clamp

Каталожный номер:A229900003309

Комплект:3

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:4

Примечание:

№ на схеме:13

Наименование:Bolt M10x90GB5783 Grade 10.9

Каталожный номер:A210111000270

Комплект:12

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:A210307000016

Комплект:2

Примечание:

№ на схеме:15

Наименование:Fitting, Adapter

Каталожный номер:B210780000036

Комплект:1

Примечание:

№ на схеме:16

Наименование:Fitting, Tee

Каталожный номер:A229900003033

Комплект:1

Примечание:

№ на схеме:17

Наименование:Fitting, Elbow

Каталожный номер:A229900003040

Комплект:1

Примечание:

№ на схеме:18

Наименование:Fitting, Elbow

Каталожный номер:A229900003045

Комплект:1

Примечание:

№ на схеме:19

Наименование:Fitting, Elbow

Каталожный номер:A229900003249

Комплект:1

Примечание:

№ на схеме:20

Наименование:Fitting, Elbow

Каталожный номер:A229900003038

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:A210405000011

Комплект:12

Примечание:
