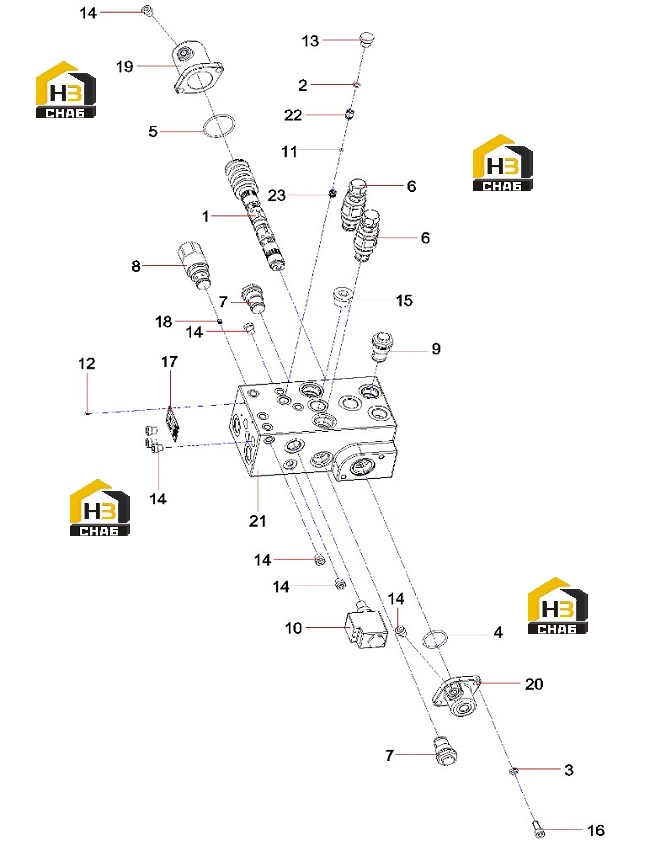

Узел клапана управления поворотом 13013359

← Клапан управления поворотом 13140183 Узел клапана поворотного регулирующего 12891129 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Spool Assembly, Swing Control Valve

Каталожный номер:12891129

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:60267000

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:A210609000046

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:A210609000057

Комплект:1

Примечание:

№ на схеме:6

Наименование:Relief Valve

Каталожный номер:60024941

Комплект:2

Примечание:

№ на схеме:7

Наименование:Valve, Check

Каталожный номер:60209457

Комплект:2

Примечание:

№ на схеме:8

Наименование:Relief Valve

Каталожный номер:60209459

Комплект:1

Примечание:

№ на схеме:9

Наименование:Valve, Check

Каталожный номер:60216859

Комплект:1

Примечание:

№ на схеме:10

Наименование:Valve Assembly, Solenoid

Каталожный номер:60241300

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ball, Steel

Каталожный номер:A210661000016

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rivet

Каталожный номер:A210510000007

Комплект:4

Примечание:

№ на схеме:13

Наименование:Screw plug

Каталожный номер:B210780000201

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw plug

Каталожный номер:B210399000003

Комплект:12

Примечание:

№ на схеме:15

Наименование:Screw plug

Каталожный номер:B210780001395

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:A210204000147

Комплект:4

Примечание:

№ на схеме:17

Наименование:Nameplate

Каталожный номер:13429053

Комплект:1

Примечание:

№ на схеме:18

Наименование:Orifice

Каталожный номер:12855527

Комплект:1

Примечание:

№ на схеме:19

Наименование:Cover

Каталожный номер:12631881

Комплект:1

Примечание:

№ на схеме:20

Наименование:Cover

Каталожный номер:12631888

Комплект:1

Примечание:

№ на схеме:21

Наименование:Block, Swing Control Valve

Каталожный номер:13010715

Комплект:1

Примечание:

№ на схеме:22

Наименование:Cartridge, Check Valve

Каталожный номер:11259970

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cartridge, Check Valve

Каталожный номер:11259973

Комплект:1

Примечание:
