Узел балки выносной опоры (часть2) 12139064

Узел балки выносной опоры (часть2) 12139064

← Узел балки выносной опоры (часть1) 12139064 Опора выносная A810312000264 →

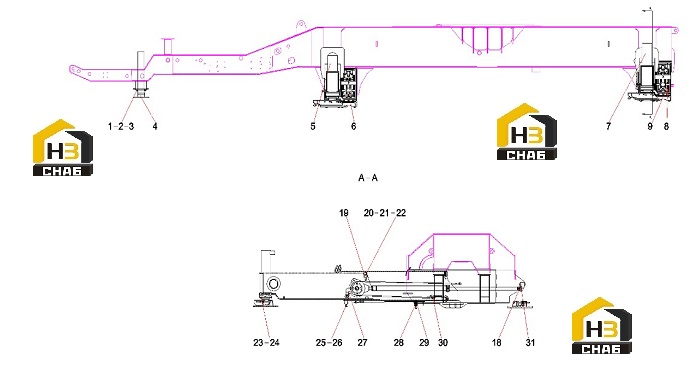

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:A210111000106
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:A210401000004
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:A210405000003
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Float, 5th Outrigger
Каталожный номер:A810312000264
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Cylinder Assembly, Outrigger Jack, Front
Каталожный номер:11808786
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Cylinder Assembly, Outrigger Extension
Каталожный номер:13282090
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Cylinder Assembly, Outrigger Jack
Каталожный номер:11808794
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Pin
Каталожный номер:11777774
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Pin
Каталожный номер:A210501000067
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Pin
Каталожный номер:10024393
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Seat, adjustment block
Каталожный номер:11203927
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Washer
Каталожный номер:A210401000002
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Nut
Каталожный номер:A210307000001
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Screw
Каталожный номер:A210204000023
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Washer
Каталожный номер:A210405000009
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Bolt
Каталожный номер:A210110000427
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Nut
Каталожный номер:A210307000005
Комплект:28
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Screw
Каталожный номер:60150334
Комплект:28
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Mount Assembly
Каталожный номер:12313914
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Wear Pad, Adjustable
Каталожный номер:10786255
Комплект:28
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Plate, Threaded
Каталожный номер:10856557
Комплект:28
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Telescopic mechanism of outriggerSYM5460
Каталожный номер:12138391
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Pin
Каталожный номер:11777775
Комплект:4
Примечание:
