Устройство системы каркаса (часть1) sym5463j 12340562

← Труба ресивера 10490167 Устройство системы каркаса (часть2) sym5463j 12340562 →

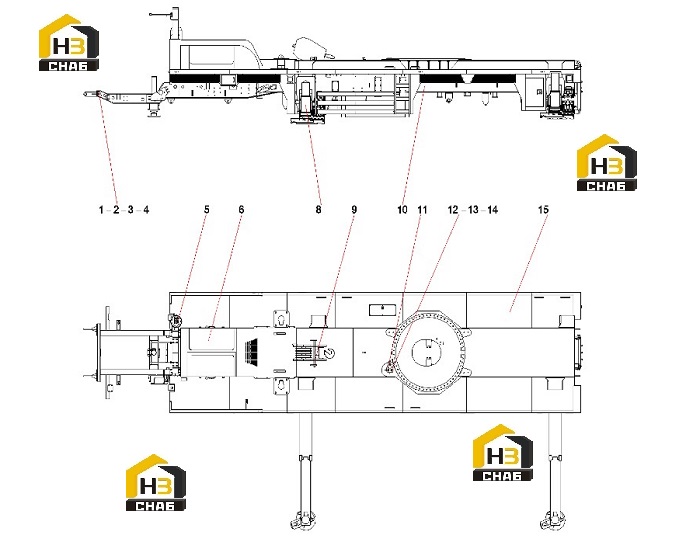

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut

Каталожный номер:A210307000028

Комплект:8

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:A210111000055

Комплект:8

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210405000003

Комплект:8

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210401000004

Комплект:8

Примечание:

№ на схеме:5

Наименование:Overhaul Ball

Каталожный номер:11140142

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cover Installation, Engine

Каталожный номер:11328409

Комплект:1

Примечание:

№ на схеме:8

Наименование:Outrigger Assembly

Каталожный номер:12139064

Комплект:1

Примечание:

№ на схеме:9

Наименование:Stowing Device, Hook Block

Каталожный номер:11115236

Комплект:1

Примечание:

№ на схеме:10

Наименование:carriage weld assem.SYM5462J.3.1D

Каталожный номер:12176419

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plate, Pin Lock, Turntable

Каталожный номер:12148401

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:A210111000108

Комплект:3

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210401000006

Комплект:3

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210405000008

Комплект:3

Примечание:

№ на схеме:15

Наименование:Plate Assembly, Platform

Каталожный номер:11625093

Комплект:1

Примечание:
