Цилиндр противовеса 11236946

Цилиндр противовеса 11236946

← Клапан управления дополнительного цилиндра 11246320 Кронштейн в сборе 12197747 →

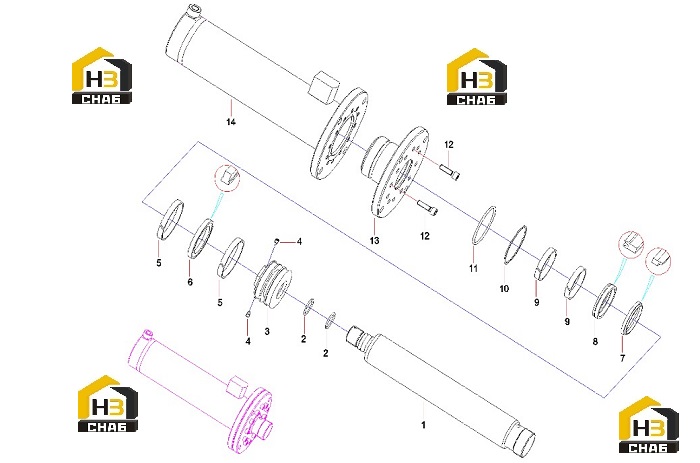

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Rod Assembly
Каталожный номер:11287477
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:O-ring
Каталожный номер:A210609000042
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Piston
Каталожный номер:11240433
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Screw
Каталожный номер:A210208000026
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Ring, Wear
Каталожный номер:B230101001681
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Seal, OK
Каталожный номер:B230101000132
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Seal, Dust, PW
Каталожный номер:B230101001682
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Seal, MPS
Каталожный номер:B230101002121
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Ring, Wear
Каталожный номер:B230101001494
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Ring, Snap
Каталожный номер:10250780
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:O-ring
Каталожный номер:A210609000134
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Screw
Каталожный номер:A210204000192
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Sleeve, Guide
Каталожный номер:11287476
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Barrel Assembly
Каталожный номер:11240435
Комплект:1
Примечание:
