Трубопровод выносной опоры передний 12314284

Трубопровод выносной опоры передний 12314284

← Клапан 10978910 Трубопровод выносной опоры задний 12314634 →

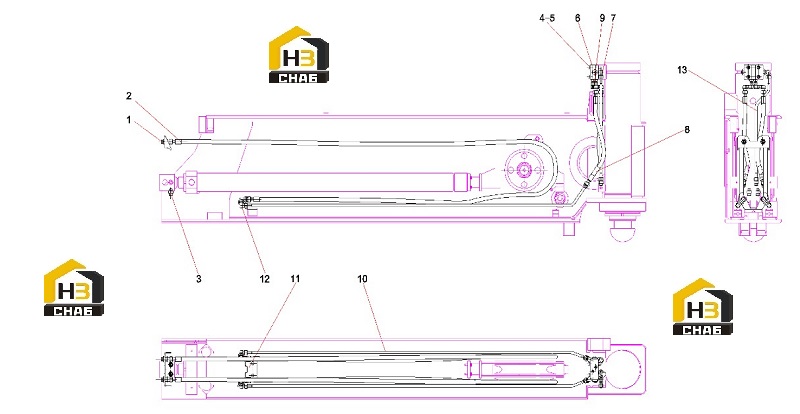

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Fitting, Bulkhead Connector
Каталожный номер:B210780000115
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Rubber Hose
Каталожный номер:60155220
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Fitting, Adapter
Каталожный номер:B210780000037
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Screw
Каталожный номер:A210204000012
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:A210401000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Valve Assembly, Holding
Каталожный номер:B222200000021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Fitting, Elbow
Каталожный номер:B210780000024
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Rubber hose 2SN10-DKOL-750
Каталожный номер:B230103000330
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Fitting, Adapter
Каталожный номер:B210780000232
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Tube Assembly
Каталожный номер:13339343
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:steel tube fixd rackSMY5450J.7.1.2A-1
Каталожный номер:12314283
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Fitting, Bulkhead Elbow
Каталожный номер:B210780000100
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Tube Assembly
Каталожный номер:13428708
Комплект:1
Примечание:
