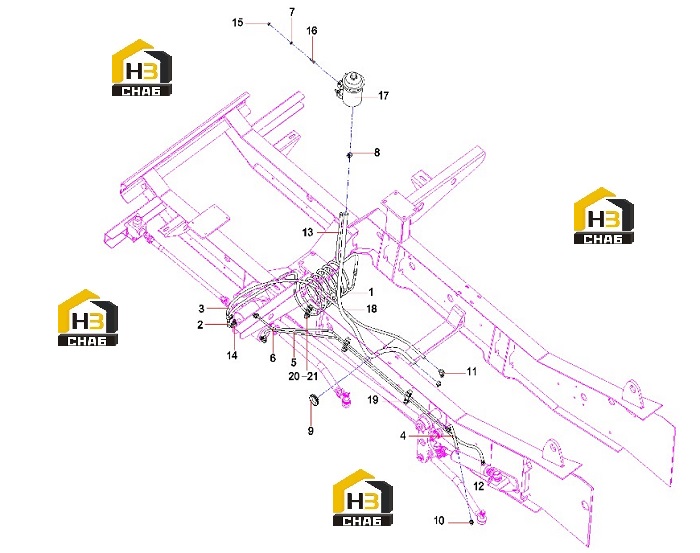

Трубопровод рулевого управления 11882836

← Цилиндр рулевого управления 00000345 Фильтр гидравлический 11762775 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tube, spiral, cooling

Каталожный номер:11193818

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose Assembly

Каталожный номер:B230103000278

Комплект:1

Примечание:

№ на схеме:3

Наименование:Rubber hose

Каталожный номер:21021877

Комплект:1

Примечание:

№ на схеме:4

Наименование:Rubber hose

Каталожный номер:B230103001444

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pipe GP, steel

Каталожный номер:11149272

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pipe GP, steel

Каталожный номер:11149280

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:8

Наименование:Hose ring hoop

Каталожный номер:A229900002965

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clip, Gripper

Каталожный номер:A820606010864

Комплект:3

Примечание:

№ на схеме:10

Наименование:Fitting, Adapter

Каталожный номер:B210780000040

Комплект:3

Примечание:

№ на схеме:11

Наименование:Fitting, Adapter

Каталожный номер:A229900006314

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose Assembly

Каталожный номер:B230103000038

Комплект:1

Примечание:

№ на схеме:13

Наименование:Rubber hose 1SN12-DKOL-1500

Каталожный номер:B230103000779

Комплект:1

Примечание:

№ на схеме:14

Наименование:Fitting, Elbow

Каталожный номер:B210780001392

Комплект:3

Примечание:

№ на схеме:15

Наименование:Nut

Каталожный номер:A210319000001

Комплект:4

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210111000025

Комплект:4

Примечание:

№ на схеме:17

Наименование:Reservoir, Steering Oil

Каталожный номер:11762775

Комплект:1

Примечание:

№ на схеме:18

Наименование:i.d巾31.5 oil resistance rubber hoseSYM5

Каталожный номер:12694255

Комплект:1

Примечание:

№ на схеме:19

Наименование:Clamp, Tube, Single

Каталожный номер:A229900002417

Комплект:4

Примечание:

№ на схеме:20

Наименование:Clamp, Tube, Single

Каталожный номер:B210851000002

Комплект:2

Примечание:

№ на схеме:21

Наименование:Nut

Каталожный номер:60202487

Комплект:12

Примечание:
