Трубопровод дополнительных цилиндров 11248404

Трубопровод дополнительных цилиндров 11248404

← Узел противовеса 11268986 Клапан управления дополнительного цилиндра 11246320 →

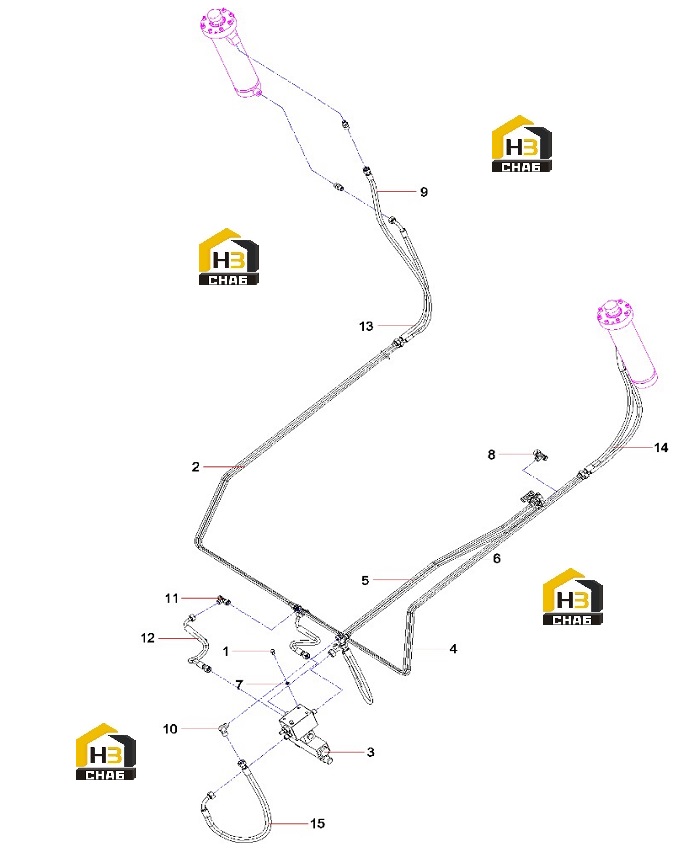

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:A210111000088
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Tube Assembly
Каталожный номер:11246902
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Valve GP, control, auxiliary cylinder
Каталожный номер:11246320
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Tube Assembly
Каталожный номер:11247079
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Tube Assembly
Каталожный номер:11785054
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Tube Assembly
Каталожный номер:11785076
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:A210401000017
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Fitting, Elbow
Каталожный номер:B210780000024
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Fitting, Adapter
Каталожный номер:B210780000036
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Fitting, Tee
Каталожный номер:B210780000016
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Fitting, Tee
Каталожный номер:B210780000015
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Rubber Hose
Каталожный номер:B230103000473
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Rubber Hose
Каталожный номер:21033043
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hose, rubber
Каталожный номер:B230103000483
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hose Assembly
Каталожный номер:B230103000122
Комплект:2
Примечание:
