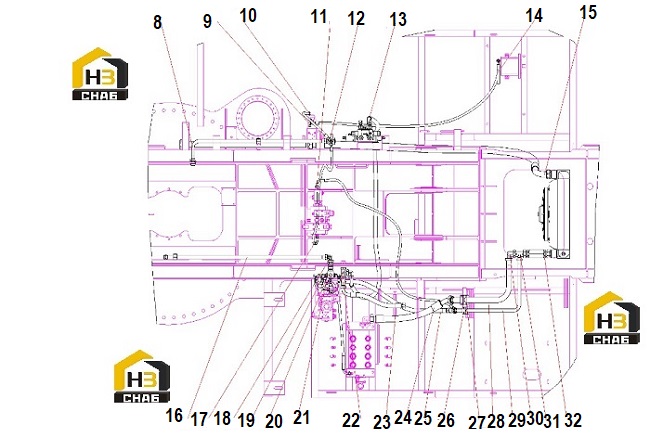

Трубки возврата и слива масла (часть2) 12284233

← Трубки возврата и слива масла (часть1) 12284233 Узел охлаждения гидравлического масла 60188469 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:8

Наименование:Tube Assembly

Каталожный номер:12281671

Комплект:1

Примечание:

№ на схеме:9

Наименование:Fitting, Tee

Каталожный номер:A229900002938

Комплект:6

Примечание:

№ на схеме:10

Наименование:Hose, rubber

Каталожный номер:B230103000480

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose, rubber

Каталожный номер:B230103003290

Комплект:1

Примечание:

№ на схеме:12

Наименование:Block Assembly 1, Drain

Каталожный номер:11214326

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose Assembly

Каталожный номер:B230103003222

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose, rubber

Каталожный номер:B230103003552

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose Assembly

Каталожный номер:21026651

Комплект:1

Примечание:

№ на схеме:16

Наименование:Tube Assembly

Каталожный номер:12283587

Комплект:1

Примечание:

№ на схеме:17

Наименование:Rubber Hose 1SN8-DKOL-DKOL90-1500

Каталожный номер:B230103000129

Комплект:1

Примечание:

№ на схеме:18

Наименование:Fitting, Elbow

Каталожный номер:A229900002561

Комплект:2

Примечание:

№ на схеме:19

Наименование:Rubber hose 2SN08-DKOL-300

Каталожный номер:b230103000445

Комплект:2

Примечание:

№ на схеме:20

Наименование:Block Assembly 2, Drain

Каталожный номер:11214330

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose, rubber

Каталожный номер:B230103000477

Комплект:1

Примечание:

№ на схеме:22

Наименование:Fitting, Tee

Каталожный номер:A229900004359

Комплект:2

Примечание:

№ на схеме:23

Наименование:Hose, rubber

Каталожный номер:A832713060000

Комплект:1

Примечание:

№ на схеме:24

Наименование:Rubber Hose

Каталожный номер:B230103003457

Комплект:1

Примечание:

№ на схеме:25

Наименование:Rubber Hose

Каталожный номер:B230103004829

Комплект:1

Примечание:

№ на схеме:26

Наименование:Clamp, Tube, Single

Каталожный номер:A229900002420

Комплект:3

Примечание:

№ на схеме:27

Наименование:Clamp, Tube, Single

Каталожный номер:21016826

Комплект:1

Примечание:

№ на схеме:28

Наименование:Tube Assembly

Каталожный номер:12836173

Комплект:1

Примечание:

№ на схеме:29

Наименование:Tube Assembly

Каталожный номер:12836178

Комплект:1

Примечание:

№ на схеме:30

Наименование:Fitting, Elbow

Каталожный номер:21002960

Комплект:1

Примечание:

№ на схеме:31

Наименование:Fitting, Tee

Каталожный номер:A229900004247

Комплект:1

Примечание:

№ на схеме:32

Наименование:Valve Assembly, Check

Каталожный номер:12828925

Комплект:1

Примечание:
