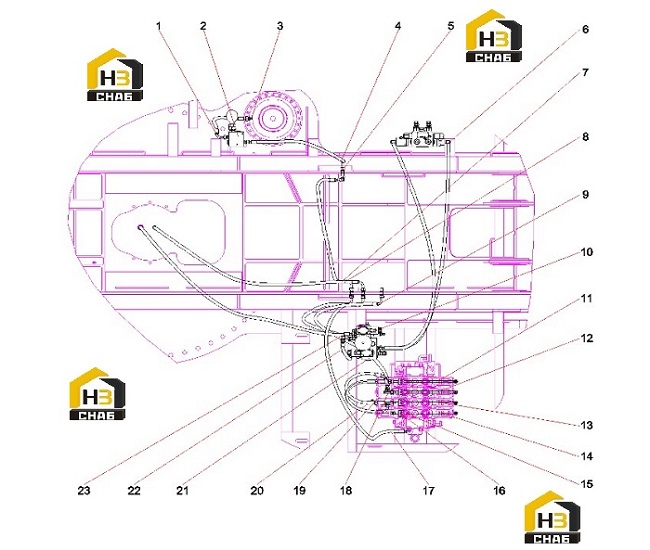

Трубки клапана пилотного 12293559

← Клапан пилотный правый 11214232 Клапан 10138470 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose, rubber

Каталожный номер:60071658

Комплект:1

Примечание:

№ на схеме:2

Наименование:Valve Assembly, Check

Каталожный номер:10138470

Комплект:1

Примечание:

№ на схеме:3

Наименование:Fitting, Adapter

Каталожный номер:B210780001286

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose Assembly

Каталожный номер:B230103000122

Комплект:2

Примечание:

№ на схеме:5

Наименование:Fitting, Bulkhead Connector

Каталожный номер:B210780000647

Комплект:4

Примечание:

№ на схеме:6

Наименование:Rubber Hose 2SN8-DKOL-1900

Каталожный номер:B230103003682

Комплект:2

Примечание:

№ на схеме:7

Наименование:Hose Assembly

Каталожный номер:B230103002374

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose, rubber

Каталожный номер:B230103000123

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose, rubber

Каталожный номер:B230103000467

Комплект:1

Примечание:

№ на схеме:10

Наименование:Valve Assembly, Pilot, Control

Каталожный номер:11179961

Комплект:1

Примечание:

№ на схеме:11

Наименование:Tube Assembly

Каталожный номер:11214227

Комплект:1

Примечание:

№ на схеме:12

Наименование:Tube Assembly

Каталожный номер:11214225

Комплект:1

Примечание:

№ на схеме:13

Наименование:Tube Assembly

Каталожный номер:11214223

Комплект:1

Примечание:

№ на схеме:14

Наименование:Tube Assembly

Каталожный номер:11214217

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clamp, Tube, Single

Каталожный номер:B210851000001

Комплект:4

Примечание:

№ на схеме:16

Наименование:Nut

Каталожный номер:60202487

Комплект:8

Примечание:

№ на схеме:17

Наименование:Hose Assembly

Каталожный номер:60025565

Комплект:1

Примечание:

№ на схеме:18

Наименование:Fitting, Tee

Каталожный номер:B210780000015

Комплект:4

Примечание:

№ на схеме:19

Наименование:Fitting, Elbow

Каталожный номер:B210780000636

Комплект:5

Примечание:

№ на схеме:20

Наименование:Rubber Hose

Каталожный номер:B230103000473

Комплект:2

Примечание:

№ на схеме:21

Наименование:Valves Group, Swing Control

Каталожный номер:11214228

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose Assembly

Каталожный номер:A831313035000

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose Assembly

Каталожный номер:B230103001020

Комплект:1

Примечание:
