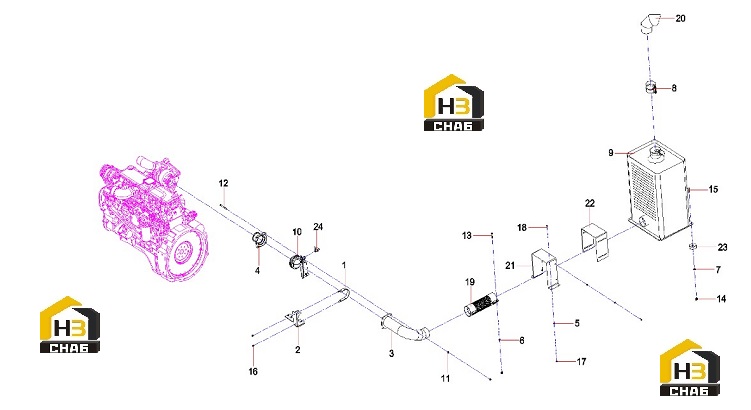

Система выхлопная 11443639

← Хомут выпускного патрубка 60248380 Заслонка дросселя a220401000197 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clamp Assembly

Каталожный номер:00001381

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bracket

Каталожный номер:10003733

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pipe Assembly

Каталожный номер:12246342

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pipe Assembly, Engine

Каталожный номер:12245437

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210405000007

Комплект:8

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:8

Наименование:Clamp

Каталожный номер:60021429

Комплект:1

Примечание:

№ на схеме:9

Наименование:Muffler

Каталожный номер:60278694

Комплект:1

Примечание:

№ на схеме:10

Наименование:Valve, Brake, Exhaust

Каталожный номер:A220401000197

Комплект:1

Примечание:

№ на схеме:11

Наименование:Nut

Каталожный номер:A210307000017

Комплект:16

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:A210110000171

Комплект:4

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210111000028

Комплект:4

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:A210307000001

Комплект:8

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000044

Комплект:4

Примечание:

№ на схеме:16

Наименование:Nut

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:17

Наименование:Nut

Каталожный номер:A210319000004

Комплект:8

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:8

Примечание:

№ на схеме:19

Наименование:Pipe, Exhaust, Flexible

Каталожный номер:10266848

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pipe, Tail

Каталожный номер:11312875

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hood, Muffler

Каталожный номер:13008074

Комплект:1

Примечание:

№ на схеме:22

Наименование:cover plateSYM5425J3.1.4-3

Каталожный номер:13008147

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cushion, Radiator HQC5290JB.7.1

Каталожный номер:A810101000148

Комплект:4

Примечание:

№ на схеме:24

Наименование:Fitting, Elbow

Каталожный номер:A229900003038

Комплект:1

Примечание:
