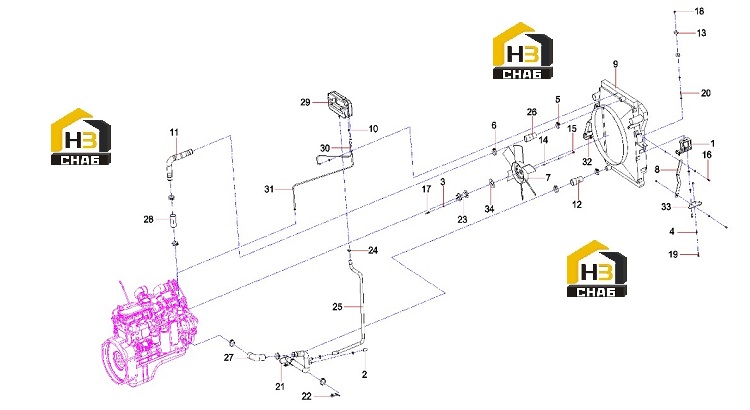

Система охлаждения 11821449

← Фильтр воздушный b222100000678 Радиатор 60120329 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bracket

Каталожный номер:11821452

Комплект:2

Примечание:

№ на схеме:2

Наименование:Plug, Rubber

Каталожный номер:11879172

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210405000011

Комплект:13

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210405000001

Комплект:14

Примечание:

№ на схеме:5

Наименование:Clamp

Каталожный номер:A229900002031

Комплект:2

Примечание:

№ на схеме:6

Наименование:Clamp

Каталожный номер:A229900003104

Комплект:7

Примечание:

№ на схеме:7

Наименование:Fan

Каталожный номер:60232636

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pull rod, radiator

Каталожный номер:11821448

Комплект:2

Примечание:

№ на схеме:9

Наименование:Radiator

Каталожный номер:60120329

Комплект:1

Примечание:

№ на схеме:10

Наименование:Clamp

Каталожный номер:A210855000003

Комплект:4

Примечание:

№ на схеме:11

Наименование:Pipe, steel, water outlet, engine

Каталожный номер:11820303

Комплект:1

Примечание:

№ на схеме:12

Наименование:Water rubber pipe, reducing

Каталожный номер:11820306

Комплект:1

Примечание:

№ на схеме:13

Наименование:Cushion, Radiator HQC5290JB.7.1

Каталожный номер:A810101000148

Комплект:4

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:A210319000001

Комплект:9

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000025

Комплект:4

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210111000023

Комплект:5

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000120

Комплект:4

Примечание:

№ на схеме:18

Наименование:Nut

Каталожный номер:A210319000006

Комплект:14

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:A210111000039

Комплект:12

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:A210111000127

Комплект:2

Примечание:

№ на схеме:21

Наименование:Pipe, steel, water inlet, engine

Каталожный номер:11820307

Комплект:1

Примечание:

№ на схеме:22

Наименование:Clamp

Каталожный номер:11445822

Комплект:1

Примечание:

№ на схеме:23

Наименование:Spindle, Coupling, Fan

Каталожный номер:11821447

Комплект:1

Примечание:

№ на схеме:24

Наименование:Clamp, Hose

Каталожный номер:A229900002964

Комплект:3

Примечание:

№ на схеме:25

Наименование:Hose, Coolant

Каталожный номер:11446039

Комплект:1

Примечание:

№ на схеме:26

Наименование:Water rubber pipe, reducing

Каталожный номер:10177366

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose, Elbow

Каталожный номер:10177385

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose

Каталожный номер:10208507

Комплект:1

Примечание:

№ на схеме:29

Наименование:Surge Tank Assembly

Каталожный номер:11143844

Комплект:1

Примечание:

№ на схеме:30

Наименование:Ventilation tube, radiator

Каталожный номер:11446033

Комплект:1

Примечание:

№ на схеме:31

Наименование:Ventilation tube, engine

Каталожный номер:11446034

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bracket, LH, bracing, radiator

Каталожный номер:11444984

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bracket, RH, bracing, radiator

Каталожный номер:11444940

Комплект:1

Примечание:

№ на схеме:34

Наименование:Stop

Каталожный номер:13230125

Комплект:1

Примечание:
