Подвеска задняя 10671411

Подвеска задняя 10671411

← Система подвески 10683621 Узел пружинный задний 10663072 →

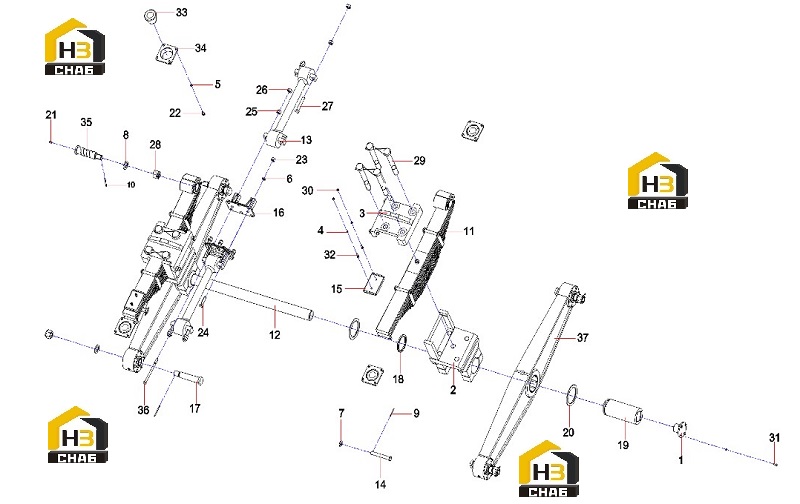

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cap
Каталожный номер:A810314990009
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Base, Mounting
Каталожный номер:13172913
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:cover plate SYM5450J.4.5.4
Каталожный номер:13172867
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210401000017
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:A210401000001
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:A210401000004
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:A210405000010
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:A210405000014
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Pin, Cotter
Каталожный номер:A210491000019
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Clip
Каталожный номер:A210501000037
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Spring Assembly, Steel Plate, Rear
Каталожный номер:10663072
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Rod
Каталожный номер:A820301021100
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Rod Assembly, Thrust
Каталожный номер:A810314990006
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Pin, Stop
Каталожный номер:A820301015960
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Wear Pad
Каталожный номер:A820403000753
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Support
Каталожный номер:10136119
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Pin
Каталожный номер:A820301021095
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Ring, Snap
Каталожный номер:A820201010000
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Pin
Каталожный номер:A820201020000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Ring, Space
Каталожный номер:A820299001611
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Fitting, Grease
Каталожный номер:A210804000002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Bolt
Каталожный номер:A210111000011
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Nut
Каталожный номер:A210307000040
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Bolt
Каталожный номер:A210111000281
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Nut
Каталожный номер:A210308000027
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Nut
Каталожный номер:A210319000024
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Bolt
Каталожный номер:A210114000116
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Nut
Каталожный номер:A210355000009
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Bolt
Каталожный номер:13170273
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Nut
Каталожный номер:A210307000012
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Bolt
Каталожный номер:A210111000090
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Screw-M8
Каталожный номер:A210204000164
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Block, Rubber
Каталожный номер:10125894
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Plate, Keeper
Каталожный номер:10490661
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Pin
Каталожный номер:A820301021118
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Bolt
Каталожный номер:A820301021097
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Beam Assembly, Rocker
Каталожный номер:10136396
Комплект:2
Примечание:
