Подвеска передняя 10665526

Подвеска передняя 10665526

← Балка (балансир) 10136396 Компонент передней подвески 11095148 →

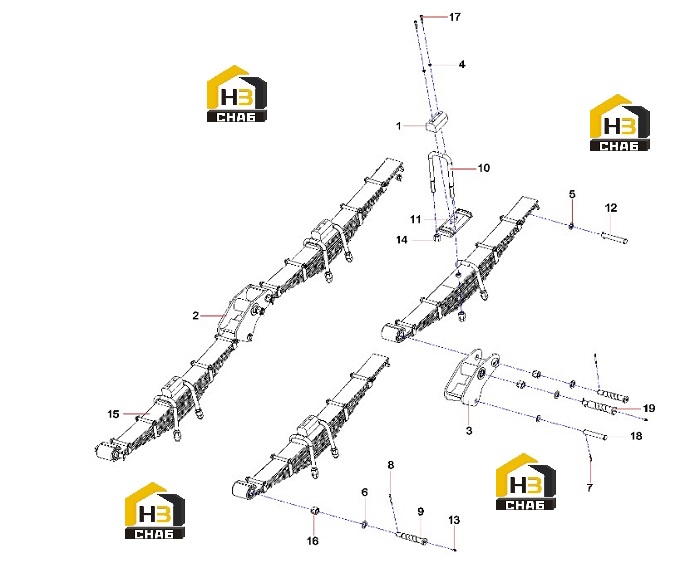

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Block, Rubber
Каталожный номер:A810497000938
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Support GP, RH, balance
Каталожный номер:11095148
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Support GP, balance
Каталожный номер:11095151
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210405000007
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:A210405000010
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:A210405000009
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pin, Cotter
Каталожный номер:A210491000019
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Pin
Каталожный номер:A210501000010
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Pin
Каталожный номер:A820301021138
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt, U-type
Каталожный номер:A820301021139
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Plate, Lock
Каталожный номер:A820403000752
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Pin, Stop
Каталожный номер:11381688
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Fitting, Grease
Каталожный номер:A210804000002
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Nut
Каталожный номер:A210321000010
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Spring Assembly, Steel Plate, Front
Каталожный номер:10661442
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Nut
Каталожный номер:A210355000008
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Screw
Каталожный номер:A210204000153
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Pin, Stop
Каталожный номер:A820301015960
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Pin, balance support
Каталожный номер:10661467
Комплект:2
Примечание:
