Поддон масляный 60286273

Поддон масляный 60286273

← Трубка возврата масла 60248150 Шкив 21016470 →

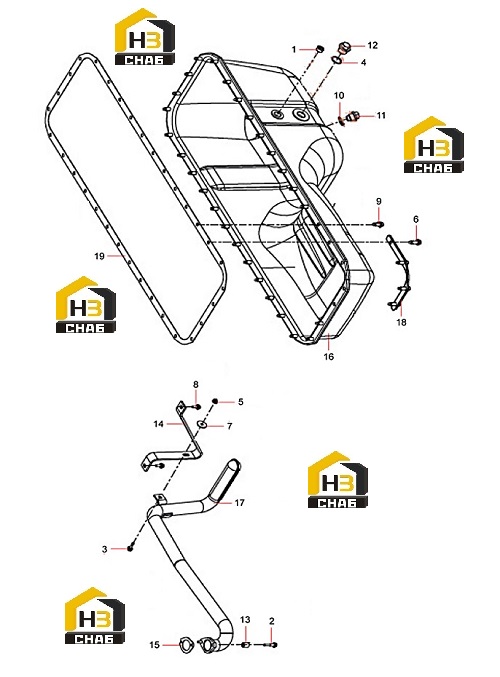

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Plug, Screw
Каталожный номер:60248261
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt, Flange, Hexagon
Каталожный номер:60102448
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bolt, Flange, Hexagon
Каталожный номер:60102452
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Gasket, Seal
Каталожный номер:A229900008903
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Nut, Hexagon Flange
Каталожный номер:60248225
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Screw, Hex Flange Head Cap
Каталожный номер:60248252
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:60102686
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt, Flange, Hexagon
Каталожный номер:60102457
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Screw, Hex Flange Head Cap
Каталожный номер:60248253
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Gasket, Seal
Каталожный номер:A229900008904
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Plug,Threaded
Каталожный номер:60248262
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Plug,Threaded
Каталожный номер:60248263
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Plate, Spacer
Каталожный номер:A229900008899
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Support, Pipeline
Каталожный номер:A229900008900
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Seal
Каталожный номер:A229900008902
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Pan, Oil
Каталожный номер:60248372
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Connection, Oil Suction
Каталожный номер:60286220
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Plate, Clamping
Каталожный номер:60248186
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Gasket, Oil Pan
Каталожный номер:A229900008906
Комплект:1
Примечание:
