Платформа поворотная 11188093

← Клапан 12828925 Узел штифта 10138927 →

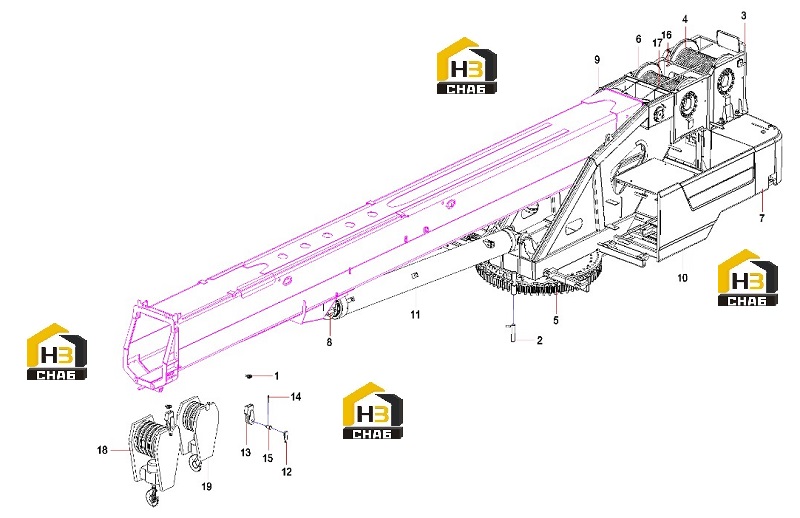

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clamp

Каталожный номер:A219900000037

Комплект:2

Примечание:

№ на схеме:2

Наименование:Pin Assembly

Каталожный номер:10138927

Комплект:1

Примечание:

№ на схеме:3

Наименование:Mirror Assembly, Hoist

Каталожный номер:10123663

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hoist Mechanism

Каталожный номер:10658374

Комплект:1

Примечание:

№ на схеме:5

Наименование:Swing Mechanism

Каталожный номер:10658398

Комплект:1

Примечание:

№ на схеме:6

Наименование:Guard, Wire Rope

Каталожный номер:10670854

Комплект:1

Примечание:

№ на схеме:7

Наименование:Counterweight Assembly

Каталожный номер:11197062

Комплект:1

Примечание:

№ на схеме:8

Наименование:Boom Pin Installation

Каталожный номер:11168176

Комплект:1

Примечание:

№ на схеме:9

Наименование:Revolving table welding partSTC750.2.1C

Каталожный номер:12290267

Комплект:1

Примечание:

№ на схеме:10

Наименование:Covers Group

Каталожный номер:12188276

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cylinder Assembly, Boom Lift

Каталожный номер:13329905

Комплект:1

Примечание:

№ на схеме:12

Наименование:Wedge

Каталожный номер:21006584

Комплект:2

Примечание:

№ на схеме:13

Наименование:Socket, Wedge

Каталожный номер:21006591

Комплект:2

Примечание:

№ на схеме:14

Наименование:Clip

Каталожный номер:A829900002661

Комплект:2

Примечание:

№ на схеме:15

Наименование:Pin, A0

Каталожный номер:13339647

Комплект:2

Примечание:

№ на схеме:16

Наименование:Wire Rope

Каталожный номер:13371516

Комплект:1

Примечание:

№ на схеме:17

Наименование:Wire Rope

Каталожный номер:13371484

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hook Block

Каталожный номер:10663947

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hook block GP

Каталожный номер:10680651

Комплект:1

Примечание:
