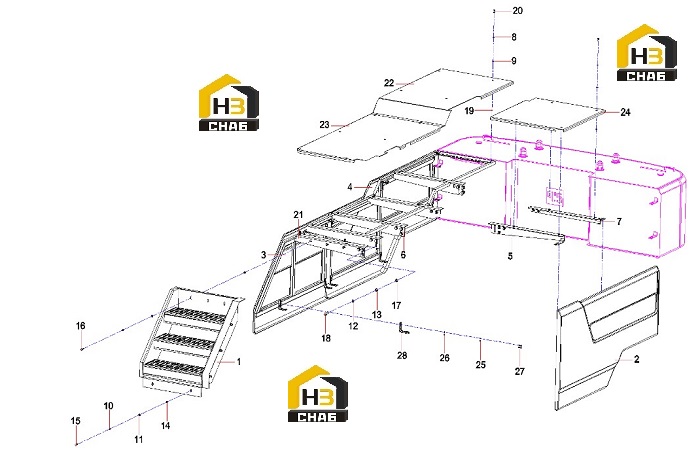

Пластины защитные корпуса платформы 12188276

← Установка шарниров 11168176 Лестница 10660005 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ladder

Каталожный номер:10660005

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover Plate, Left

Каталожный номер:11247578

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cover Plate, Right, Front

Каталожный номер:11247838

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cover Plate, Right, Rear

Каталожный номер:11248215

Комплект:1

Примечание:

№ на схеме:5

Наименование:Left support component

Каталожный номер:11166914

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bedplate support welding componentSTC750

Каталожный номер:12186518

Комплект:1

Примечание:

№ на схеме:7

Наименование:BracketSTC750.2D.8.2

Каталожный номер:12187131

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210401000017

Комплект:19

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:A210405000007

Комплект:19

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210401000001

Комплект:5

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210405000011

Комплект:5

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210401000004

Комплект:19

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210405000003

Комплект:19

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:A210307000017

Комплект:5

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210111000025

Комплект:3

Примечание:

№ на схеме:17

Наименование:Nut

Каталожный номер:A210307000040

Комплект:19

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:A210111000112

Комплект:19

Примечание:

№ на схеме:19

Наименование:Nut

Каталожный номер:A210307000012

Комплект:19

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:19

Примечание:

№ на схеме:21

Наименование:Mount, Front Right

Каталожный номер:10658671

Комплект:1

Примечание:

№ на схеме:22

Наименование:Cover Plate, Top, Rear, Right

Каталожный номер:12187209

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cover Plate, Top, Front, Right

Каталожный номер:12187228

Комплект:1

Примечание:

№ на схеме:24

Наименование:Cover Plate, Top, Left

Каталожный номер:12187341

Комплект:1

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:A210401000016

Комплект:38

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:A210405000006

Комплект:38

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:A210111000081

Комплект:38

Примечание:

№ на схеме:28

Наименование:Bracket

Каталожный номер:11223143

Комплект:19

Примечание:
