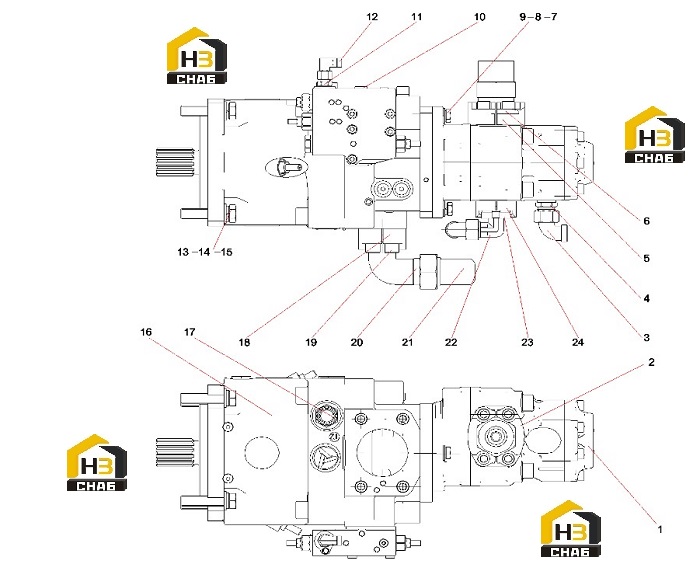

Насос шестеренный двухсекционный 12080517

← Клапан главный регулирующий 11428830 Гидронасос 60250775 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pump, Gear, Double Section

Каталожный номер:60250775

Комплект:1

Примечание:

№ на схеме:2

Наименование:Fitting, Adapter, Flange

Каталожный номер:B210780001747

Комплект:1

Примечание:

№ на схеме:3

Наименование:Fitting, Elbow

Каталожный номер:B210780001310

Комплект:2

Примечание:

№ на схеме:4

Наименование:Fitting, Adapter

Каталожный номер:B210780000131

Комплект:1

Примечание:

№ на схеме:5

Наименование:Split Flange

Каталожный номер:B210780000249

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210401000001

Комплект:8

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A210405000001

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210401000002

Комплект:6

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210111000039

Комплект:2

Примечание:

№ на схеме:10

Наименование:Screw M12x35GB70.1

Каталожный номер:A210204000022

Комплект:4

Примечание:

№ на схеме:11

Наименование:Fitting, Adapter

Каталожный номер:B210780000036

Комплект:1

Примечание:

№ на схеме:12

Наименование:Fitting, Elbow

Каталожный номер:B210780000636

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A229900001360

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer 18GB93

Каталожный номер:A210401000005

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:21017191

Комплект:4

Примечание:

№ на схеме:16

Наименование:Pump, Plunger

Каталожный номер:13404181

Комплект:1

Примечание:

№ на схеме:17

Наименование:Stud Straight Connector

Каталожный номер:B210780000049

Комплект:1

Примечание:

№ на схеме:18

Наименование:Flange, Split

Каталожный номер:B210780000004

Комплект:2

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:A210204000034

Комплект:4

Примечание:

№ на схеме:20

Наименование:Fitting, Elbow

Каталожный номер:A229900003567

Комплект:1

Примечание:

№ на схеме:21

Наименование:Fitting, Elbow

Каталожный номер:B210780001241

Комплект:1

Примечание:

№ на схеме:22

Наименование:Fitting, Elbow

Каталожный номер:A210770000586

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw

Каталожный номер:A210204000181

Комплект:8

Примечание:

№ на схеме:24

Наименование:Flange, Split

Каталожный номер:B210780000244

Комплект:2

Примечание:
