Насос плунжерный 13404181

Насос плунжерный 13404181

← Гидронасос 60250775 Клапан 10978910 →

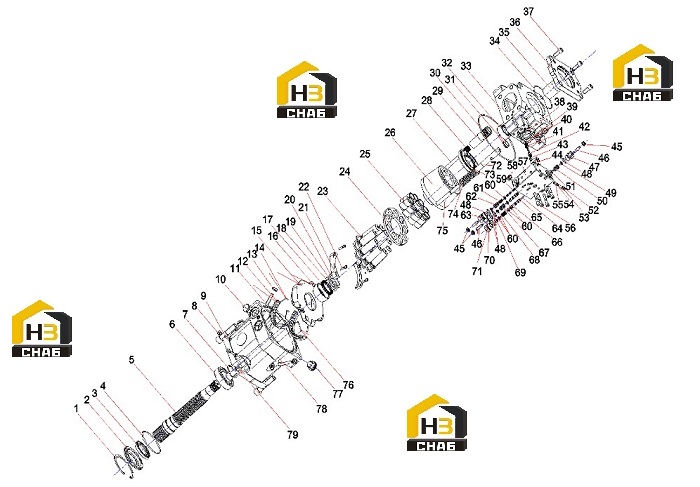

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Ring, Snap
Каталожный номер:A210416000036
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Cover, Seal
Каталожный номер:11530733
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Seal, Oil
Каталожный номер:60068933
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-ring
Каталожный номер:A210609000089
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Shaft, Main
Каталожный номер:12850154
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bearing
Каталожный номер:60072811
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Ring, retaining
Каталожный номер:24000579
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Screw plug
Каталожный номер:B210399000003
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Pin, Dowel
Каталожный номер:11545875
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Screw Plug
Каталожный номер:B210399000007
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Screw
Каталожный номер:60068704
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bearing
Каталожный номер:60072813
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Nut, Lock
Каталожный номер:60069545
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Angle
Каталожный номер:11528459
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Plate, Swash
Каталожный номер:11528458
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Hinge
Каталожный номер:11528309
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Spring
Каталожный номер:11528311
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Shim
Каталожный номер:11528312
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Shim
Каталожный номер:12103284
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Shim
Каталожный номер:12103247
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Retainer
Каталожный номер:11538643
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Screw
Каталожный номер:60202268
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Plungers Group
Каталожный номер:11528321
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Disk, Thrust
Каталожный номер:11528310
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Bushing, Copper
Каталожный номер:13321277
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Cylinder, Plunger
Каталожный номер:11528316
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Rod, Mandril
Каталожный номер:11538655
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Spring
Каталожный номер:11538656
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Piston
Каталожный номер:11545873
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:O-ring
Каталожный номер:23006074
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Bushing
Каталожный номер:11543848
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Bearing
Каталожный номер:60072812
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Cap
Каталожный номер:12844164
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:O-ring 101.27x2.62AS568-155
Каталожный номер:24004513
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Coupling, Spline
Каталожный номер:11538654
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Cover, Flange, Mounting
Каталожный номер:12845279
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Bolt
Каталожный номер:A210204000337
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:O-ring
Каталожный номер:B230101000675
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:O-ring
Каталожный номер:A210609000064
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:Sleeve, Feedback
Каталожный номер:11538381
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:Spring, Feedback
Каталожный номер:11541279
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:Spool, Valve, Feedback
Каталожный номер:11538380
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:Peak Wheel
Каталожный номер:11538378
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:44
Наименование:Angle
Каталожный номер:11541275
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:45
Наименование:Nut, Lock
Каталожный номер:60069548
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:46
Наименование:Screw
Каталожный номер:11541342
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:Nut, Lock
Каталожный номер:11541365
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:O-ring
Каталожный номер:B230101000482
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:49
Наименование:Retainer, Spring, Load Sensitiveness
Каталожный номер:11541266
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:50
Наименование:Spring
Каталожный номер:11545788
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:51
Наименование:Retainer, Spring
Каталожный номер:11545787
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:52
Наименование:Ring, Retainer
Каталожный номер:60075644
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:53
Наименование:Pin, Dowel
Каталожный номер:11541277
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:54
Наименование:O-ring
Каталожный номер:24005011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:55
Наименование:Sleeve, Pin
Каталожный номер:11541367
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:56
Наименование:Screw M8x50GB70.1
Каталожный номер:24002398
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:57
Наименование:Block, Control Valve
Каталожный номер:11538359
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:58
Наименование:Plug
Каталожный номер:60069472
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:59
Наименование:Spool, Valve, Load Sensitiveness
Каталожный номер:11534944
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:60
Наименование:Retainer, Spring, Load Sensitiveness
Каталожный номер:11541266
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:61
Наименование:Spring
Каталожный номер:11545766
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:62
Наименование:Spring, Load Sensitiveness
Каталожный номер:11545783
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:63
Наименование:Nut, Lock
Каталожный номер:11541280
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:64
Наименование:Pin, Mandril
Каталожный номер:11545790
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:65
Наименование:Spool, Valve
Каталожный номер:11538361
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:66
Наименование:Spool, Valve
Каталожный номер:11538360
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:67
Наименование:Spring
Каталожный номер:11545788
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:68
Наименование:Spring
Каталожный номер:11541269
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:69
Наименование:Retainer, Spring
Каталожный номер:11545770
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:70
Наименование:Nut, Lock
Каталожный номер:11545767
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:71
Наименование:Nut, Lock
Каталожный номер:11541365
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:72
Наименование:Piston
Каталожный номер:11538657
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:73
Наименование:Disc, Oil Distribution
Каталожный номер:11528314
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:74
Наименование:Spring
Каталожный номер:11538659
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:75
Наименование:Rod, Mandril
Каталожный номер:11538658
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:76
Наименование:Nameplate
Каталожный номер:12329400
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:77
Наименование:Plug
Каталожный номер:12317601
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:78
Наименование:Housing
Каталожный номер:12844161
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:79
Наименование:Screw
Каталожный номер:60202269
Комплект:4
Примечание:
