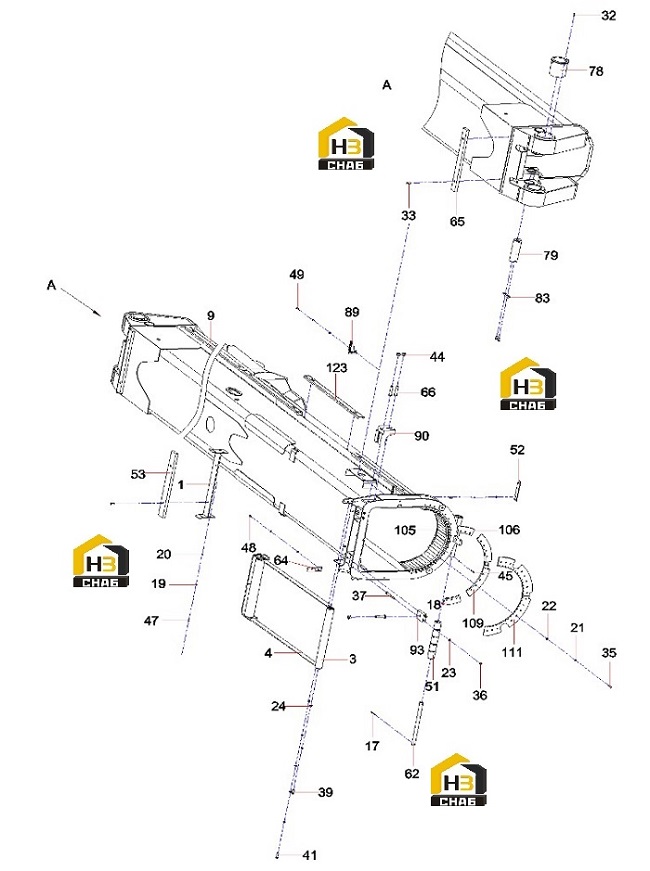

Накладки стрелы (часть1) 12580574

← Устройство стрелы автокрана 12580574 Накладки стрелы (часть2) 12580574 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bracket, Wear Pad, Wire Rope

Каталожный номер:10039059

Комплект:2

Примечание:

№ на схеме:3

Наименование:Roller Assembly, Wire Rope

Каталожный номер:10042264

Комплект:3

Примечание:

№ на схеме:4

Наименование:Guide Assembly, Wire Rope, Boom

Каталожный номер:10042317

Комплект:1

Примечание:

№ на схеме:9

Наименование:Base Boom Section

Каталожный номер:12532551

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pin, Cotter

Каталожный номер:A210501000039

Комплект:2

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210401000016

Комплект:90

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:A210401000017

Комплект:38

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:A210405000007

Комплект:38

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:A210401000001

Комплект:59

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:A210405000011

Комплект:59

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A210401000002

Комплект:32

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:A210405000001

Комплект:14

Примечание:

№ на схеме:32

Наименование:Screw

Каталожный номер:A210211000022

Комплект:6

Примечание:

№ на схеме:33

Наименование:Screw

Каталожный номер:A210203000009

Комплект:18

Примечание:

№ на схеме:35

Наименование:Bolt

Каталожный номер:A210111000028

Комплект:59

Примечание:

№ на схеме:36

Наименование:Nut

Каталожный номер:A210307000001

Комплект:18

Примечание:

№ на схеме:37

Наименование:Bolt

Каталожный номер:A210110000006

Комплект:16

Примечание:

№ на схеме:39

Наименование:Bolt

Каталожный номер:A210111000039

Комплект:12

Примечание:

№ на схеме:41

Наименование:Bolt

Каталожный номер:A210111000041

Комплект:2

Примечание:

№ на схеме:44

Наименование:Nut

Каталожный номер:A210307000005

Комплект:32

Примечание:

№ на схеме:45

Наименование:Bolt

Каталожный номер:A210111000085

Комплект:90

Примечание:

№ на схеме:47

Наименование:Bolt

Каталожный номер:A210111000088

Комплект:10

Примечание:

№ на схеме:48

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:12

Примечание:

№ на схеме:49

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:16

Примечание:

№ на схеме:51

Наименование:Bushing

Каталожный номер:10138993

Комплект:5

Примечание:

№ на схеме:52

Наименование:Bracket, Boom Light

Каталожный номер:A820101341354

Комплект:1

Примечание:

№ на схеме:53

Наименование:Wear Pad, Wire Rope

Каталожный номер:10041328

Комплект:2

Примечание:

№ на схеме:62

Наименование:Pin

Каталожный номер:10260636

Комплект:1

Примечание:

№ на схеме:64

Наименование:Bracket, Marker Light, Front

Каталожный номер:10169998

Комплект:2

Примечание:

№ на схеме:65

Наименование:Wear Pad, Wire Rope

Каталожный номер:A820601040265

Комплект:1

Примечание:

№ на схеме:66

Наименование:Bolt

Каталожный номер:A820301015244

Комплект:24

Примечание:

№ на схеме:78

Наименование:Jib STC750.1B.8

Каталожный номер:14176850

Комплект:1

Примечание:

№ на схеме:79

Наименование:Pin, E1

Каталожный номер:13339176

Комплект:1

Примечание:

№ на схеме:83

Наименование:Retainer

Каталожный номер:13396466

Комплект:2

Примечание:

№ на схеме:89

Наименование:Bracket

Каталожный номер:11274357

Комплект:3

Примечание:

№ на схеме:90

Наименование:Wear Pad, Upper

Каталожный номер:11272725

Комплект:6

Примечание:

№ на схеме:93

Наименование:Plate, Threaded

Каталожный номер:11274359

Комплект:6

Примечание:

№ на схеме:105

Наименование:Wear Pad

Каталожный номер:11582610

Комплект:90

Примечание:

№ на схеме:106

Наименование:Plate, Keeper

Каталожный номер:11582621

Комплект:2

Примечание:

№ на схеме:109

Наименование:Plate, Keeper

Каталожный номер:11582627

Комплект:2

Примечание:

№ на схеме:111

Наименование:Plate, Keeper

Каталожный номер:11582612

Комплект:2

Примечание:

№ на схеме:123

Наименование:Channel

Каталожный номер:11645141

Комплект:10

Примечание:
