Кронштейн стрелы 10042317

Кронштейн стрелы 10042317

← Узел роликовый 10042264 Ролик 12162226 →

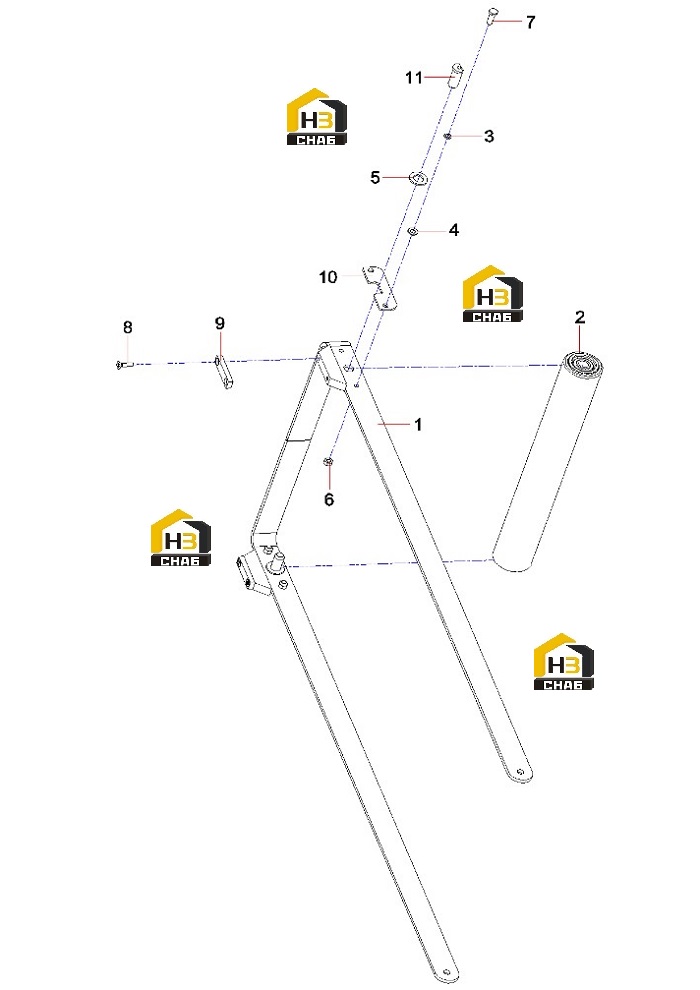

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Guide, Wire Rope, Boom
Каталожный номер:10042289
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Roller
Каталожный номер:12162226
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:A210401000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210405000011
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:A210405000008
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Nut
Каталожный номер:A210307000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:A210111000023
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Screw
Каталожный номер:A210211000023
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Wear Pad
Каталожный номер:10138473
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Lock Plate
Каталожный номер:12106924
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Pin
Каталожный номер:13340381
Комплект:2
Примечание:
