Крепление шкива 11575582

Крепление шкива 11575582

← Узел шкива 10679747 Шкив 10683806 →

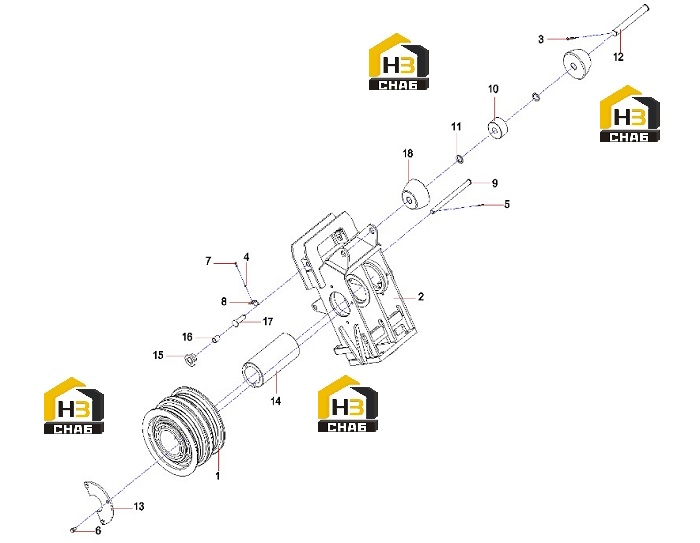

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Sheave Asembly
Каталожный номер:10683806
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Sheave Mount
Каталожный номер:11575583
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pin, Cotter
Каталожный номер:A210501000013
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210401000016
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pin, Cotter
Каталожный номер:A210501000021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:A210111000199
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:A210111000079
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Angle
Каталожный номер:10048498
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bar, Tie
Каталожный номер:10683776
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Roller
Каталожный номер:10662612
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bushing, Spacer
Каталожный номер:10683777
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Pin
Каталожный номер:13890581
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Lock Plate
Каталожный номер:13407020
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Pin, H4
Каталожный номер:13339043
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Roller
Каталожный номер:11301805
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Bushing
Каталожный номер:11302120
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Pin
Каталожный номер:13337051
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Roller
Каталожный номер:11575581
Комплект:2
Примечание:
