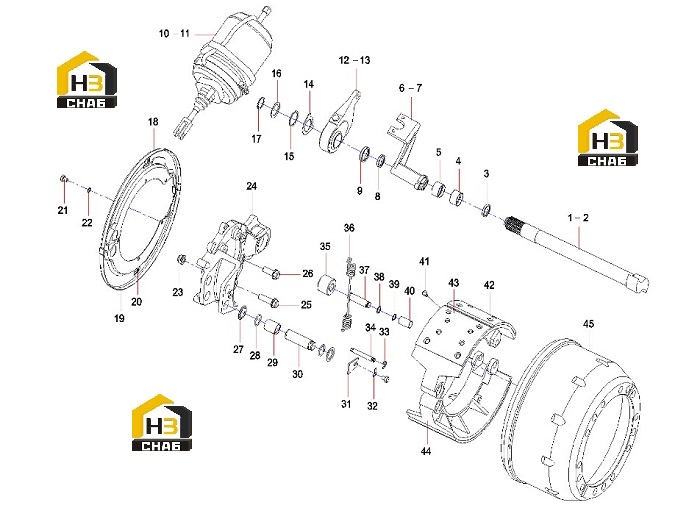

Комплектующие тормозного барабана 60126514

← Мост задний 60069376 Редуктор бортовой 60110452 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Camshaft, Brake, Left

Каталожный номер:60110570

Комплект:1

Примечание:

№ на схеме:2

Наименование:Camshaft, Brake, Right

Каталожный номер:60110569

Комплект:1

Примечание:

№ на схеме:3

Наименование:Seal Assembly

Каталожный номер:60126161

Комплект:2

Примечание:

№ на схеме:4

Наименование:Sleeve

Каталожный номер:60126480

Комплект:2

Примечание:

№ на схеме:5

Наименование:Sleeve

Каталожный номер:60126479

Комплект:2

Примечание:

№ на схеме:6

Наименование:Support, Air Chamber

Каталожный номер:60110532

Комплект:1

Примечание:

№ на схеме:7

Наименование:Support, Air Chamber

Каталожный номер:60110533

Комплект:1

Примечание:

№ на схеме:8

Наименование:Seal Assembly

Каталожный номер:60126162

Комплект:2

Примечание:

№ на схеме:9

Наименование:Spacer Ring

Каталожный номер:60110428

Комплект:2

Примечание:

№ на схеме:10

Наименование:Air Chamber, Brake

Каталожный номер:60126472

Комплект:1

Примечание:

№ на схеме:11

Наименование:Air Chamber, Brake

Каталожный номер:60126473

Комплект:1

Примечание:

№ на схеме:12

Наименование:Arm, Camshaft, Left

Каталожный номер:60110519

Комплект:1

Примечание:

№ на схеме:13

Наименование:Arm, Adjustment

Каталожный номер:60110499

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer, Lock

Каталожный номер:60110544

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:60126079

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:60126097

Комплект:2

Примечание:

№ на схеме:17

Наименование:Ring, Retainer

Каталожный номер:60126092

Комплект:2

Примечание:

№ на схеме:18

Наименование:Brake pallet

Каталожный номер:60126448

Комплект:2

Примечание:

№ на схеме:19

Наименование:Brake pallet

Каталожный номер:60126450

Комплект:2

Примечание:

№ на схеме:20

Наименование:Plug

Каталожный номер:A229900008586

Комплект:4

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:60126122

Комплект:12

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:A210400000001

Комплект:12

Примечание:

№ на схеме:23

Наименование:Locknut

Каталожный номер:60126151

Комплект:18

Примечание:

№ на схеме:24

Наименование:Bracket

Каталожный номер:60110571

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:A210114000084

Комплект:10

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:A210114000083

Комплект:4

Примечание:

№ на схеме:27

Наименование:Ring, Retainer

Каталожный номер:60126093

Комплект:8

Примечание:

№ на схеме:28

Наименование:O-ring

Каталожный номер:60126521

Комплект:8

Примечание:

№ на схеме:29

Наименование:Bushing

Каталожный номер:60126080

Комплект:4

Примечание:

№ на схеме:30

Наименование:Pin, Support

Каталожный номер:60110566

Комплект:4

Примечание:

№ на схеме:31

Наименование:Lock Plate

Каталожный номер:60110476

Комплект:2

Примечание:

№ на схеме:32

Наименование:Washer, Lock

Каталожный номер:60126134

Комплект:2

Примечание:

№ на схеме:33

Наименование:Ring, Retainer

Каталожный номер:A210414000018

Комплект:4

Примечание:

№ на схеме:34

Наименование:Pin, Support

Каталожный номер:60126139

Комплект:4

Примечание:

№ на схеме:35

Наименование:Roller Assembly

Каталожный номер:60126444

Комплект:4

Примечание:

№ на схеме:36

Наименование:Spring

Каталожный номер:60110565

Комплект:4

Примечание:

№ на схеме:37

Наименование:Pin

Каталожный номер:60126137

Комплект:4

Примечание:

№ на схеме:38

Наименование:Washer

Каталожный номер:60126098

Комплект:4

Примечание:

№ на схеме:39

Наименование:Ring, Retainer

Каталожный номер:29002910

Комплект:4

Примечание:

№ на схеме:40

Наименование:Sleeve

Каталожный номер:60126478

Комплект:4

Примечание:

№ на схеме:41

Наименование:Rivet

Каталожный номер:60126114

Комплект:64

Примечание:

№ на схеме:42

Наименование:Lining, Friction, Brake

Каталожный номер:60126511

Комплект:4

Примечание:

№ на схеме:43

Наименование:Lining, Friction, Brake

Каталожный номер:60126512

Комплект:4

Примечание:

№ на схеме:44

Наименование:Brake Shoe

Каталожный номер:60126516

Комплект:4

Примечание:

№ на схеме:45

Наименование:Brake Drum

Каталожный номер:60126510

Комплект:2

Примечание:
