Комплектующие гидравлического бака 10670455

← Трубопровод выносной опоры задний 12314634 Устройство управления коробкой передач sym5463jd.2 12165038 →

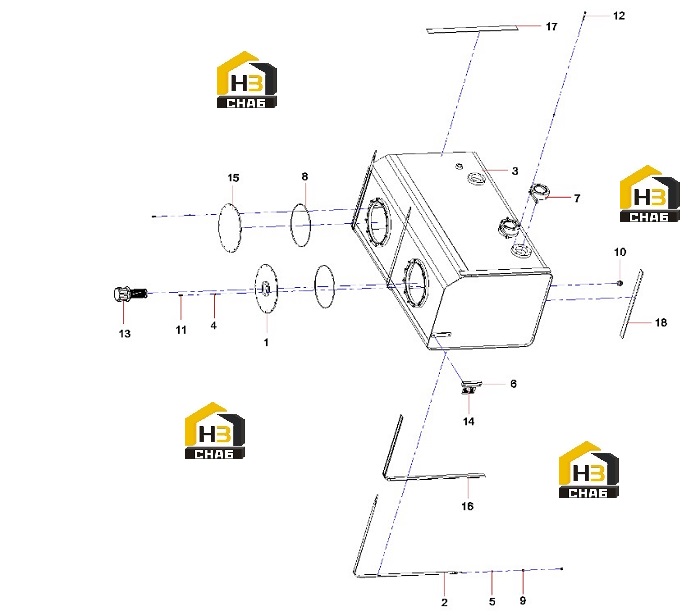

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover, Breather

Каталожный номер:10009734

Комплект:1

Примечание:

№ на схеме:2

Наименование:Strap, Fasten

Каталожный номер:10095638

Комплект:3

Примечание:

№ на схеме:3

Наименование:Hydraulic Reservoir

Каталожный номер:13673928

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210401000017

Комплект:36

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210401000001

Комплект:3

Примечание:

№ на схеме:6

Наименование:Gauge, Oil Level

Каталожный номер:A250100000043

Комплект:1

Примечание:

№ на схеме:7

Наименование:Valve, Ball

Каталожный номер:60188476

Комплект:2

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:A210609000326

Комплект:2

Примечание:

№ на схеме:9

Наименование:Nut

Каталожный номер:A210307000017

Комплект:6

Примечание:

№ на схеме:10

Наименование:Plug, Screw

Каталожный номер:B210399000008

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:24

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:A210108000097

Комплект:12

Примечание:

№ на схеме:13

Наименование:Filter, Air

Каталожный номер:24001922

Комплект:1

Примечание:

№ на схеме:14

Наименование:Decal, Caution, Oil Level

Каталожный номер:13673372

Комплект:1

Примечание:

№ на схеме:15

Наименование:Cover Plate

Каталожный номер:10866460

Комплект:1

Примечание:

№ на схеме:16

Наименование:Tie Strap

Каталожный номер:10669823

Комплект:3

Примечание:

№ на схеме:17

Наименование:Pad, Rubber

Каталожный номер:10669837

Комплект:2

Примечание:

№ на схеме:18

Наименование:Pad, Rubber

Каталожный номер:10669839

Комплект:2

Примечание:
