Клапан уравновешивающий 11212091

← Трубки телескопического цилиндра 11212090 Клапан предохранительный 12229817 →

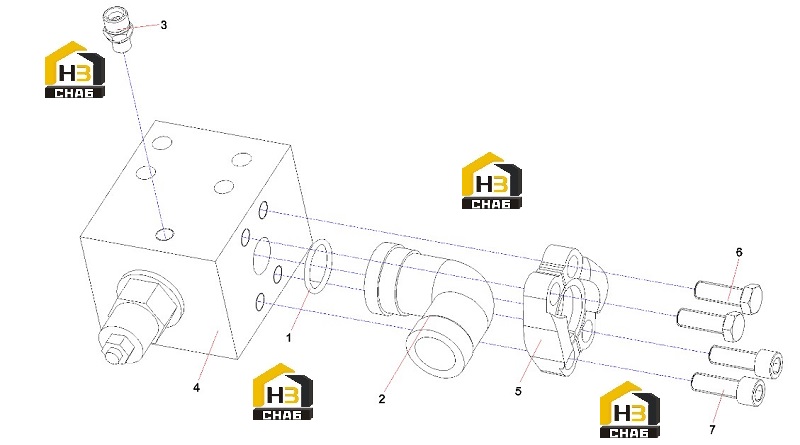

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-ring

Каталожный номер:B230101000215

Комплект:1

Примечание:

№ на схеме:2

Наименование:Fitting, Elbow

Каталожный номер:A229900003567

Комплект:1

Примечание:

№ на схеме:3

Наименование:Fitting, Adapter

Каталожный номер:A229900002570

Комплект:1

Примечание:

№ на схеме:4

Наименование:Valve Assembly, Counterbalance

Каталожный номер:B220401001201

Комплект:1

Примечание:

№ на схеме:5

Наименование:Flange, Split

Каталожный номер:B229900000333

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:A210111000039

Комплект:2

Примечание:

№ на схеме:7

Наименование:Screw M12x35GB70.1

Каталожный номер:A210204000022

Комплект:2

Примечание:
