Узел задней подвижной выносной опоры 12776603

← Узел подвижной выносной опоры 12779026 Механизм телескопический выносной опоры 12468073 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

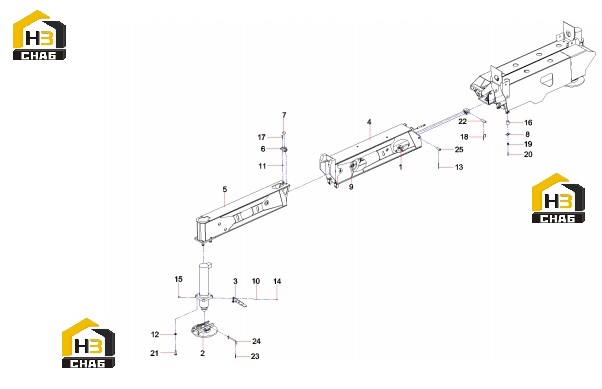

№ на схеме:1

Наименование:Outrigger telescopic mechanism

Каталожный номер:12468073

Комплект:2

Примечание:

№ на схеме:2

Наименование:Foot plate

Каталожный номер:12468026

Комплект:2

Примечание:

№ на схеме:3

Наименование:Foot plate support welding parts

Каталожный номер:12473883

Комплект:2

Примечание:

№ на схеме:4

Наименование:First-class movable outrigger assembly

Каталожный номер:12775341

Комплект:2

Примечание:

№ на схеме:5

Наименование:Rear secondary movable outrigger assembly

Каталожный номер:12775612

Комплект:2

Примечание:

№ на схеме:6

Наименование:Adjustment block support

Каталожный номер:13287879

Комплект:2

Примечание:

№ на схеме:7

Наименование:Nylon adjustment block

Каталожный номер:11273353

Комплект:2

Примечание:

№ на схеме:8

Наименование:Adjustment plate

Каталожный номер:10856557

Комплект:12

Примечание:

№ на схеме:9

Наименование:Tubing bracket

Каталожный номер:12313914

Комплект:2

Примечание:

№ на схеме:10

Наименование:washer

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:11

Наименование:washer

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:12

Наименование:washer

Каталожный номер:A210405000009

Комплект:8

Примечание:

№ на схеме:13

Наименование:Pin 5x100GB91

Каталожный номер:A210501000067

Комплект:4

Примечание:

№ на схеме:14

Наименование:nut

Каталожный номер:A210307000017

Комплект:4

Примечание:

№ на схеме:15

Наименование:bolt

Каталожный номер:A210111000025

Комплект:4

Примечание:

№ на схеме:16

Наименование:Adjustment block

Каталожный номер:10024396

Комплект:12

Примечание:

№ на схеме:17

Наименование:Screw M12x25GB70.1

Каталожный номер:A210204000020

Комплект:4

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:10024393

Комплект:2

Примечание:

№ на схеме:19

Наименование:nut

Каталожный номер:A210307000005

Комплект:12

Примечание:

№ на схеме:20

Наименование:04 nail M20x60GB77

Каталожный номер:60150334

Комплект:12

Примечание:

№ на схеме:21

Наименование:Bolt M24x70GB5783 Grade 10.9

Каталожный номер:A210111000200

Комплект:8

Примечание:

№ на схеме:22

Наименование:Shaft pin

Каталожный номер:11777775

Комплект:2

Примечание:

№ на схеме:23

Наименование:Clip pin QY52.2-9

Каталожный номер:A820301020887

Комплект:8

Примечание:

№ на схеме:24

Наименование:Positioning pin

Каталожный номер:10641625

Комплект:4

Примечание:

№ на схеме:25

Наименование:Shaft pin

Каталожный номер:11777774

Комплект:4

Примечание:
