Устройство платформы автокрана 13101732

Устройство платформы автокрана 13101732

← Система приборов и датчиков 12247481 (часть 2) Кронштейн стрелы 12764108 →

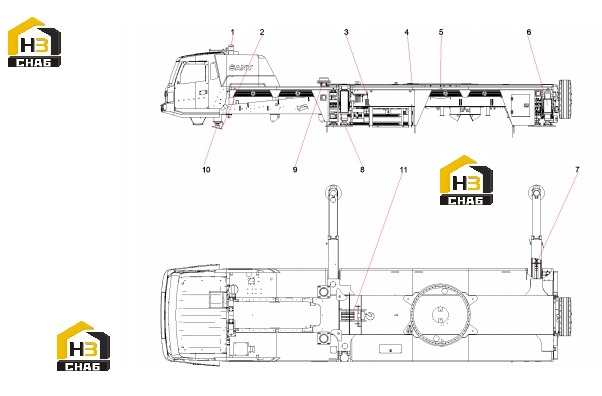

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Boom bracket assembly
Каталожный номер:12764108
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:The fifth foot plate QY52.42
Каталожный номер:A810312000264
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Get off the control device
Каталожный номер:12877928
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Platform assembly
Каталожный номер:13125499
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Frame welding assembly
Каталожный номер:12916790
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Movable outrigger assembly
Каталожный номер:12779026
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Horizontal cylinder
Каталожный номер:13327818
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Front vertical cylinder
Каталожный номер:13327564
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Counterweight cylinder
Каталожный номер:12053812
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Fifth leg cylinder
Каталожный номер:13310482
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Lifting hook fixing device
Каталожный номер:11115236
Комплект:1
Примечание:
