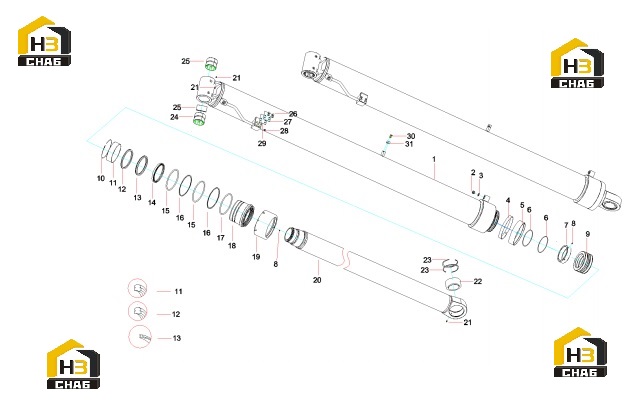

Цилиндр подъема стрелы 13338282

← Платформа поворотная 12681134 Механизм поворотный 12429065 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder assembly

Каталожный номер:13804106

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer 27JB982

Каталожный номер:A210434000013

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw plug

Каталожный номер:A210333000013

Комплект:1

Примечание:

№ на схеме:4

Наименование:UP-guide ring

Каталожный номер:B230101001953

Комплект:1

Примечание:

№ на схеме:5

Наименование:MD sealing ring 250x225x25.4

Каталожный номер:B230101001812

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:A210609000260

Комплект:2

Примечание:

№ на схеме:7

Наименование:Piston nut ZXQY75A.2.4-10

Каталожный номер:12492302

Комплект:1

Примечание:

№ на схеме:8

Наименование:screw

Каталожный номер:A210208000008

Комплект:2

Примечание:

№ на схеме:9

Наименование:piston

Каталожный номер:13804102

Комплект:1

Примечание:

№ на схеме:10

Наименование:Retaining ring 225

Каталожный номер:13026763

Комплект:1

Примечание:

№ на схеме:11

Наименование:Oil-free bearings

Каталожный номер:13534611

Комплект:1

Примечание:

№ на схеме:12

Наименование:Strong seal 220x240.5x8.1

Каталожный номер:13261476

Комплект:1

Примечание:

№ на схеме:13

Наименование:Zokang Rem Seal 220x240.5x8.1 Z52N

Каталожный номер:60319804

Комплект:1

Примечание:

№ на схеме:14

Наименование:DA17 dust ring 220x235x9.5

Каталожный номер:60319801

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:A210609000035

Комплект:2

Примечание:

№ на схеме:16

Наименование:Retaining ring

Каталожный номер:10250762

Комплект:2

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:60052139

Комплект:1

Примечание:

№ на схеме:18

Наименование:Guide sleeve

Каталожный номер:13804101

Комплект:1

Примечание:

№ на схеме:19

Наименование:Gland

Каталожный номер:11492001

Комплект:1

Примечание:

№ на схеме:20

Наименование:Piston rod assembly

Каталожный номер:13785171

Комплект:1

Примечание:

№ на схеме:21

Наименование:Butter mouth

Каталожный номер:A210804000002

Комплект:3

Примечание:

№ на схеме:22

Наименование:Joint bearings

Каталожный номер:A210612000027

Комплект:1

Примечание:

№ на схеме:23

Наименование:Retaining ring

Каталожный номер:A210416000013

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bearing ZXQY50C.2.4A-100

Каталожный номер:13320303

Комплект:2

Примечание:

№ на схеме:25

Наименование:Spacer

Каталожный номер:13785536

Комплект:1

Примечание:

№ на схеме:26

Наименование:bolt

Каталожный номер:A880801020006

Комплект:4

Примечание:

№ на схеме:27

Наименование:Protection board ZZXQY50C.2.4-11

Каталожный номер:11596549

Комплект:1

Примечание:

№ на схеме:28

Наименование:Screw plug

Каталожный номер:B210780000164

Комплект:1

Примечание:

№ на схеме:29

Наименование:Protective pad ZZXQY50C.2.4-10

Каталожный номер:11596541

Комплект:1

Примечание:

№ на схеме:30

Наименование:Screw M8x25GB70.1

Каталожный номер:A210204000162

Комплект:2

Примечание:

№ на схеме:31

Наименование:Pipe clamp ZXQY50C.2A1.1-6

Каталожный номер:10250172

Комплект:2

Примечание:
